交互稿應該包含哪些內容?如何搭建一個合理的交互稿結構?

本文適用于移動端，Axure軟件制作的文檔型交互稿。

交互稿應該包含哪些內容?

如何搭建一個合理的交互稿結構?

各個界面應該如何擺放?

清晰易讀的設計說明應該是怎樣的?

想必作為一個新人，很難完全弄清上面的問題。其實想要畫出一份合乎規范的交互稿并不難，只需找前輩的稿子參考一下就能習得十之六七。但由于設計稿大多涉及企業機密，有著較強的產權屬性，所以一般很難接觸到。

今天筆者將通過「解讀一份交互稿模板」的方式，解決上面的幾個問題。

一. 交互稿應該包含哪些內容？

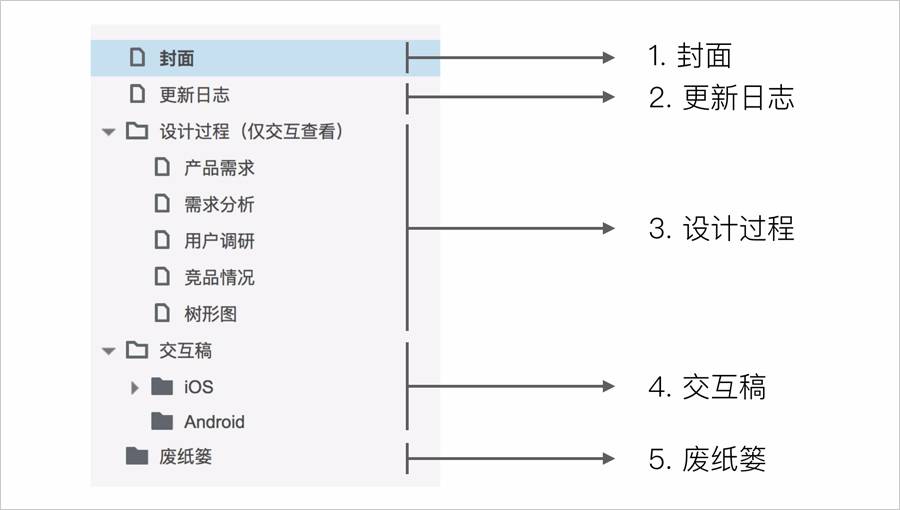

交互稿是否只需包含設計方案即可?其實不然。交互稿兼具設計展示、上下游協作、過程記錄、版本管理幾種作用，所以交互稿一般至少具有以下幾個部分的內容：

封面：用于記錄版本號、人員、時間等信息。

更新日志：記錄了交互稿更新的信息，方便他人查看，同時也保障了規范性。

設計過程：包含需求信息、設計資料記錄、設計過程記錄三方面信息，目的是讓自己的設計過程更加結構化，也方便以后回溯設計、總結設計。

交互稿：交互稿的主體，內含流程圖、界面圖、設計說明等。

廢紙簍：用于存放廢棄的頁面，以防后期用到。。

二. 如何組織交互稿結構？

1. 交互稿結構依賴于產品信息架構

首先需要說明的是，「把所有界面放在一個畫布上的無結構式交互稿」一定是不對的，這是很多新人經常會犯的錯誤。因為這種做法無法適應大型稿件，而且開發同學在錯綜復雜的網狀設計稿中找信息，也是著實辛苦。

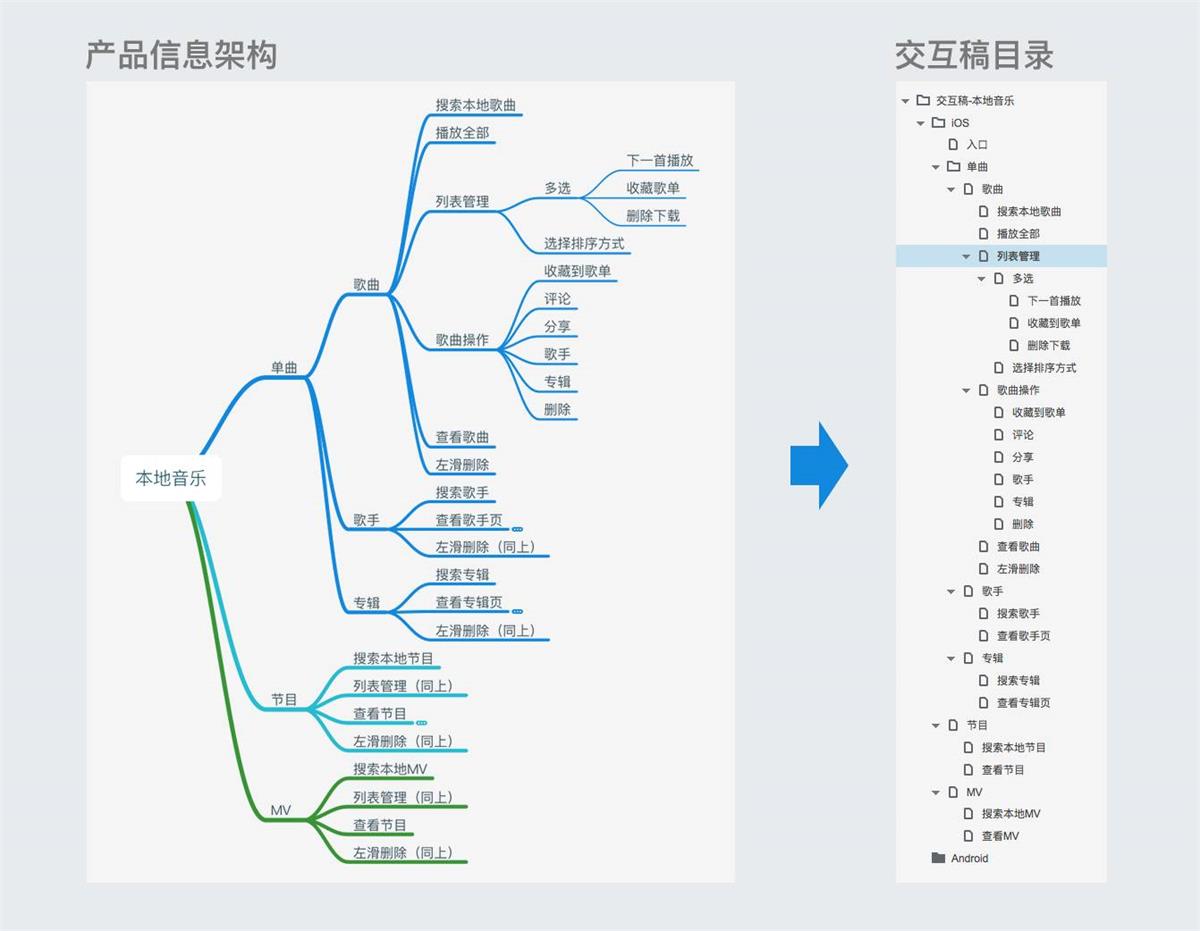

交互稿的結構，應該根據產品信息架構搭建。比如下圖是網易云音樂「本地音樂」模塊的信息架構和交互稿目錄，由產品信息架構可以推導出交互稿目錄。可以發現這種一一對應的交互稿目錄結構，非常清晰易懂。

△ 網易云音樂「本地音樂」模塊

2. 交互稿結構原理

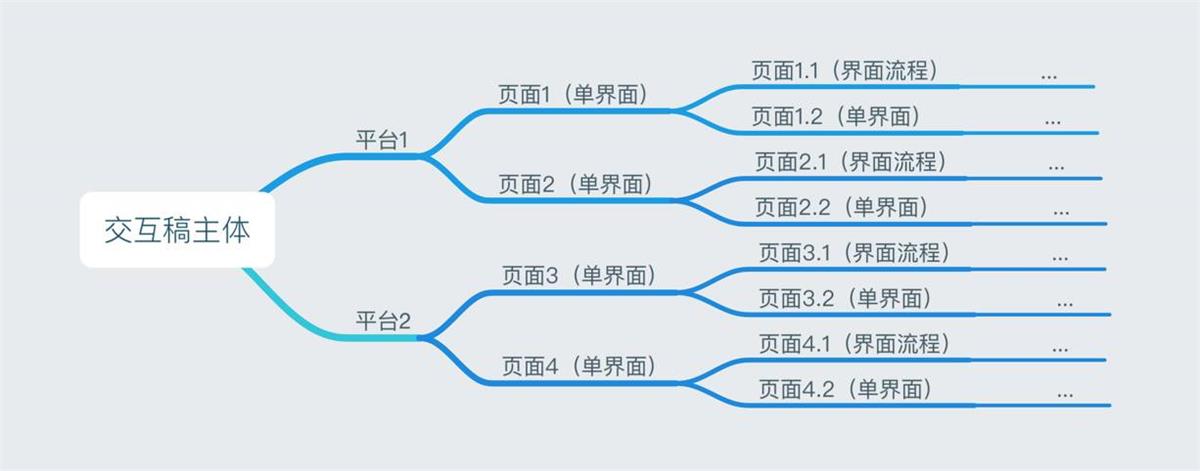

交互稿結構應當遵循「平臺→ 頁面→ 子頁面」這樣的原則(下圖說的頁面不是界面，而是指「一頁交互稿」)。每一個頁面中承載的對象有2種，一種是單界面，另一種是界面流程(后文解釋)。

△ 交互稿結構原則

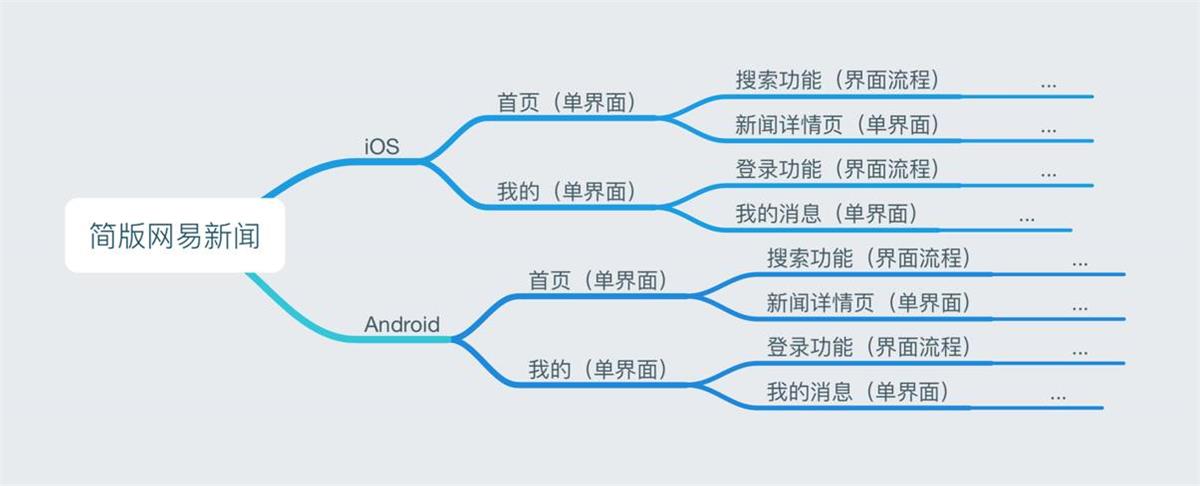

我們舉個例子，假設有一個「簡版的網易新聞」，那么它的結構可能是下圖這樣的：

△ 交互稿結構示例

什么是「單界面、界面流程」?單界面相對容易理解，比如上圖中的「首頁」，就只需要在交互稿的這一頁中放置一張「首頁」的線框圖即可，也就是所謂的「單界面」。那么界面流程是什么呢?其實就是多個界面的串聯圖。

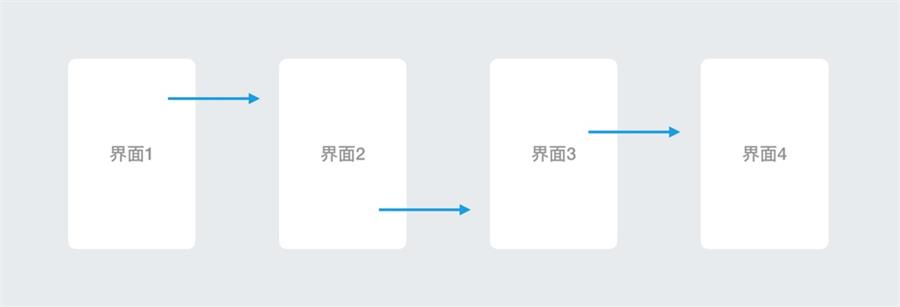

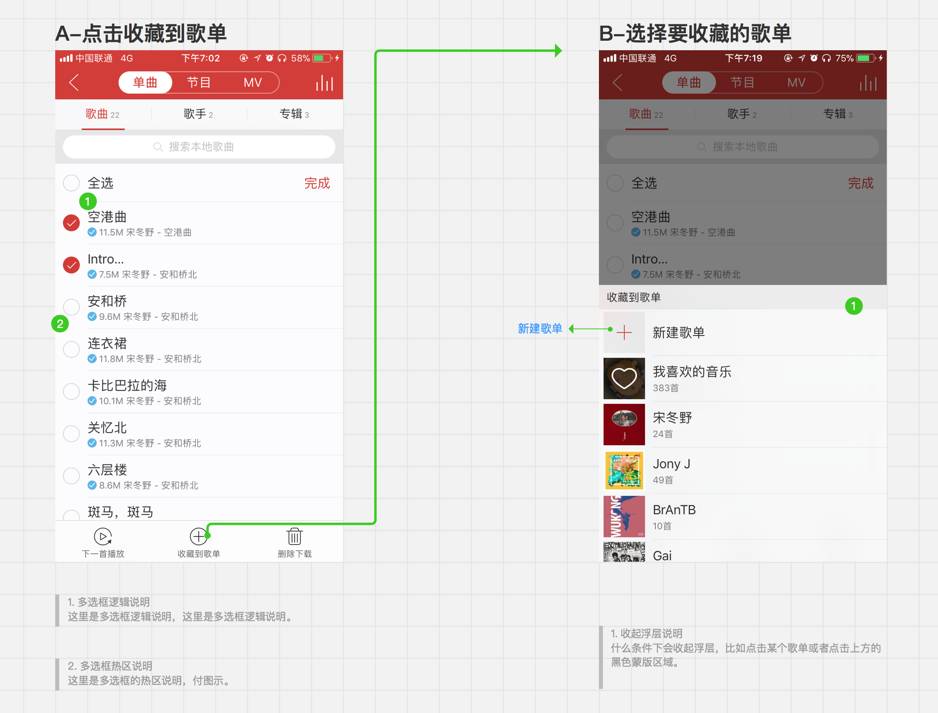

△ 界面流程

什么情況下需要使用「流程界面」呢?所有APP都由界面組成，而界面上的元素可以歸為3類：內容、入口、功能。「界面流程」一般用來闡述一項「功能」。究其原因，功能與內容和入口都不同，功能一般需要「一連串操作」，比如登錄功能、搜索功能。此時我們再看上面的案例，就會很容易理解了。

三. 每一頁交互稿應該是怎樣的？

1. 每頁交互稿的內容

一般而言，每一頁交互稿應當具備以下幾項內容：

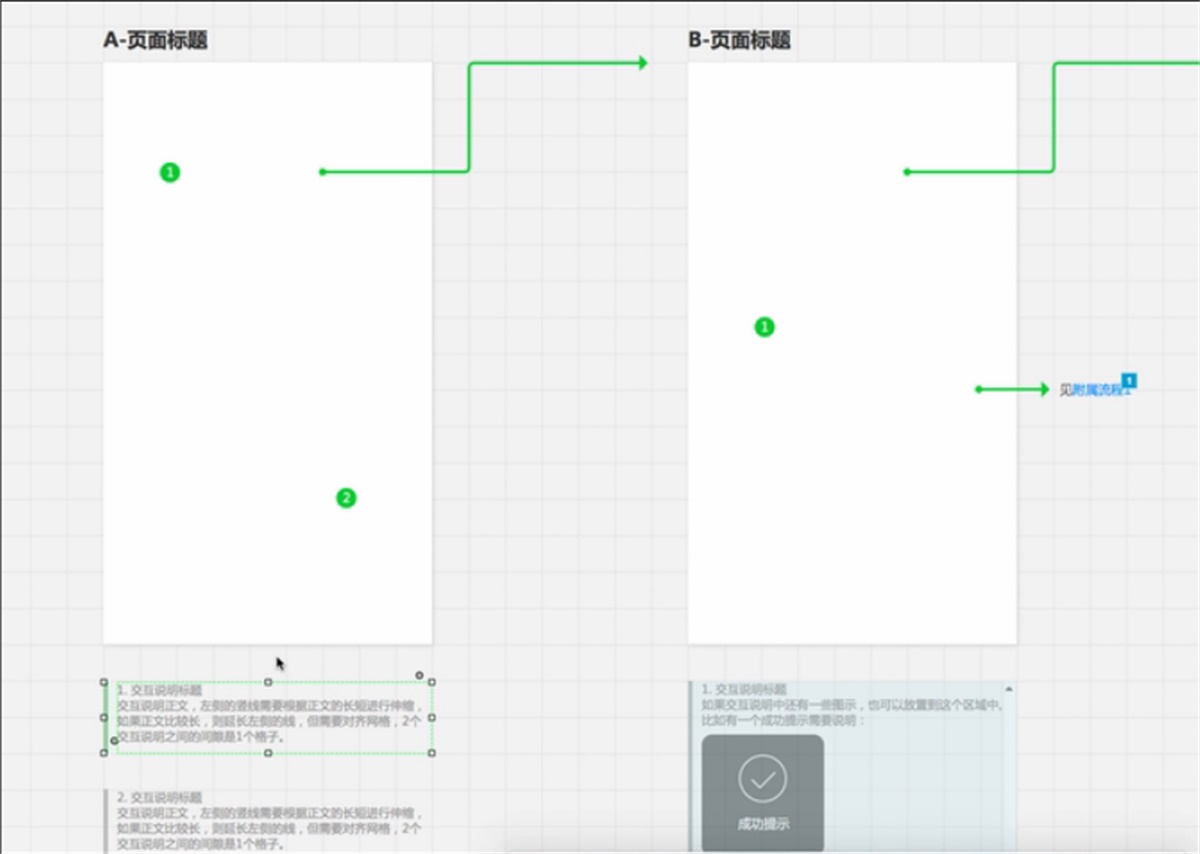

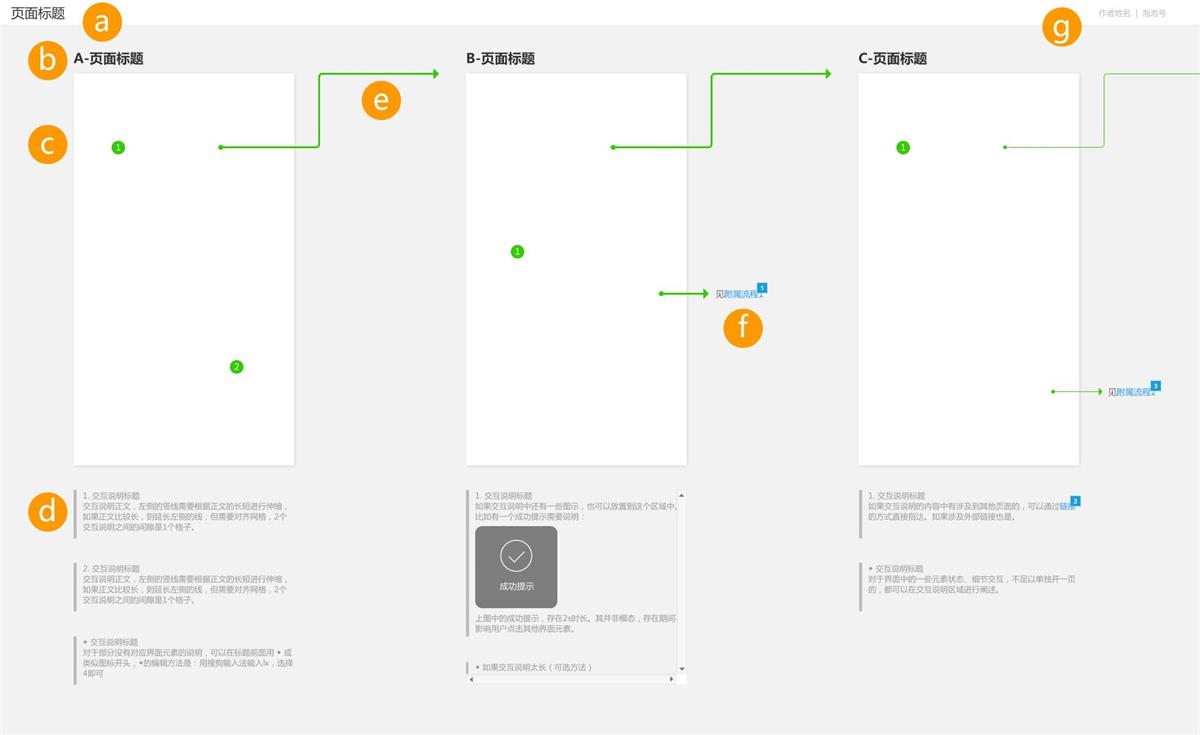

△ 單頁交互稿示例

頁面標題：建議使用「固定在瀏覽器頂部」功能讓頁面標題常駐。

界面標題：方便交互稿中的互相索引，比如「回到界面B狀態」。

界面：建議尺寸為360*640px，長頁面也可自行延伸高度。

設計說明：邏輯關系、元素狀態、小微流程，都可以放在設計說明中。

流程線：說明界面間邏輯關系，可使用軟件自帶流程線。

鏈接：指向其他頁面，比如支線流程，開發同學閱讀起來會很方便。

作者信息：這是設計師的落款，同時也方便他人聯系設計師。

2. 網格系統的應用

確定了頁面內容后，內容的布局也很重要。布局不好就會顯得亂糟糟的，怎么處理布局問題呢?筆者提供一個「網格系統」，可以讓設計稿很有「秩序感」。具體而言，在Axure的「布局→ 柵格與輔助線→ 網格設置」中設置間距為40px的網格(40px是常見界面尺寸320、360、640、1080…的公約數)，然后盡量保證所有的元素貼齊網格即可。使用后你會發現自己的交互稿變得井然有序，且美觀很多。

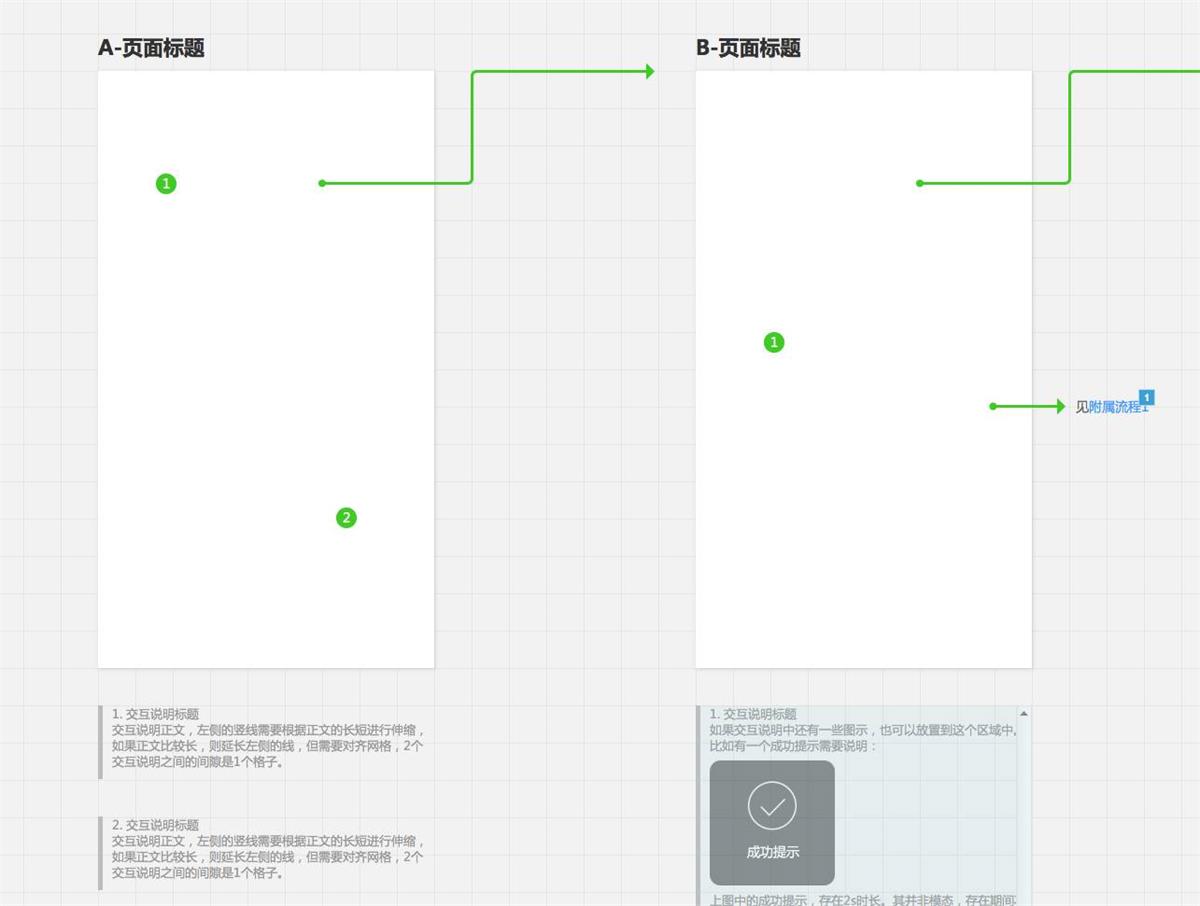

△ 帶有網格系統的交互稿

網格的另外一個優點是可以很高效地對齊各個元素，如下面視頻所示：

△視頻： 借助網格快速對齊元素

3. 每頁只展示一條流程

每個交互稿頁面應當最多承載一條「流程界面」，多出的流程可以新開子頁面。從而保障每一頁交互稿都是點狀或者線狀的，而不是網狀的，因為網狀的交互稿很難閱讀，閱讀者需要縱橫雙向滾動屏幕尋找信息。

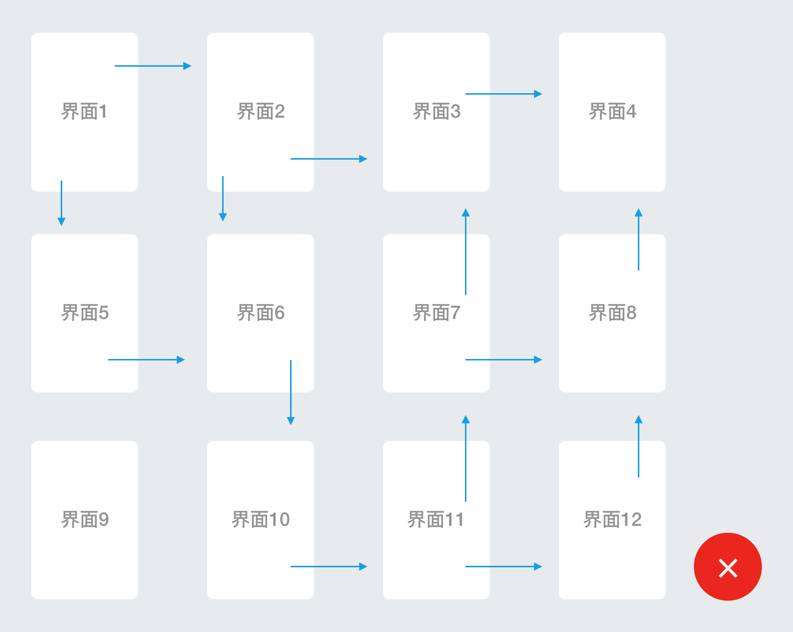

△ 反例：網狀的界面結構很難閱讀

四. 清晰易讀的設計說明

設計說明是向開發同學傳遞設計信息的重要存在，如果設計說明位置雜亂、對應關系不好、可讀性差，很容易讓開發同學「不太想看」很常見，最終造成設計還原度底，溝通成本增高等問題。

△ 設計說明示例

一個較好的設計說明應當遵循以下幾點原則：

位置統一：在筆者提供的交互稿模板中，所有設計說明均在界面下方。

對應關系明確：須在界面上打標志綠點，與每一條設計說明一一對應。

提供標題：標題可以大大提高開發同學的閱讀效率和視覺搜索效率。

規整：多條設計說明的排布應當規整有序，使用上文中提到的網格可以很容易達到這一點。

接近界面：因為設計說明是針對界面的解釋，所以不能離界面太遠，不然很難對著界面看說明。如果設計說明實在太多，可以采用動態面板的方式承載。

五. 最后幾個有用的提示

最后，補充幾點筆者認為很重要的提示：

大部分開發同學都有一種「不想仔細看交互稿」的傾向，其中大部分原因是交互稿可讀性不好。

交互稿是「工程圖紙」，不是「設計草圖」，所以信息交代得越詳細越好，越精確越好。

每次更新交互稿，都應該在「更新日志」里寫明，并在頁面中也標志出更新的地方。否則會給開發和QA同學帶去極大的麻煩。

盡量不要頻繁更新交互稿，會給人一種「不專業」的印象，且會給自己養成壞習慣。

字體使用PingFang SC-Regular和PingFang SC-Semibold，實測兼容性最好，要知道大部分開發同學都只有系統默認字體。
