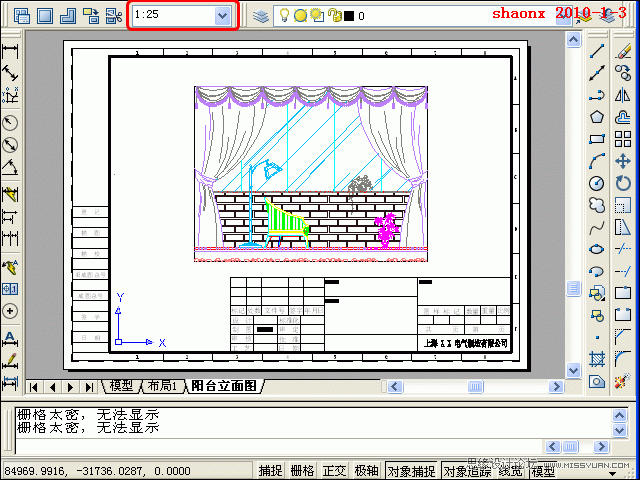

15、像本例題，我選擇了1：25，圖形大小差不多了。大家可以根據自己的需要，自行設定。

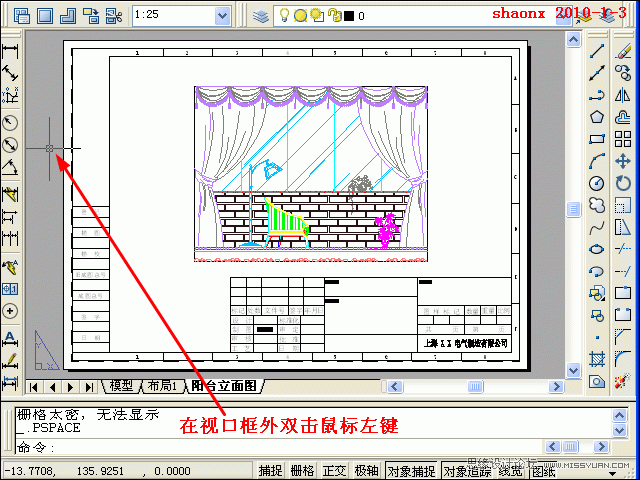

16、比例設置好以后，可以退出視口的被選中狀態，在視口框的外面(只要是外面，無論何處)，

雙擊鼠標左鍵，視口框的框線還原，就退出視口的被選中狀。

這一步很重要，如不退出的話，再做其他操作，如縮放、移動等，都只會對視口框內的圖形

起作用，不對整個布局有效。

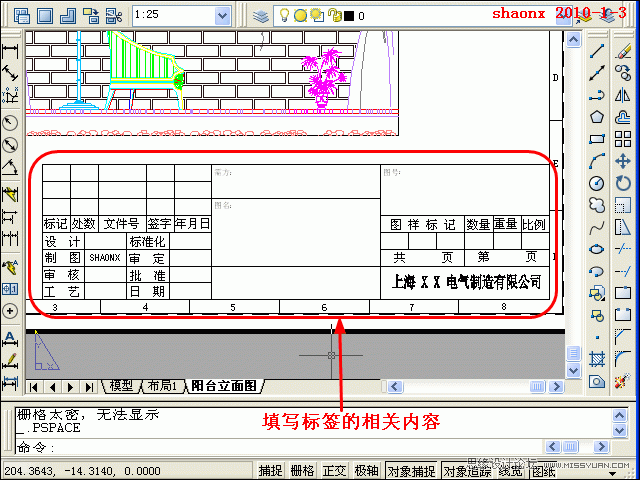

17、移動并放大圖框的標簽，現在就可以在標簽內填寫各相關的內容。

18、以上的工作都完成后，就可以打印了。

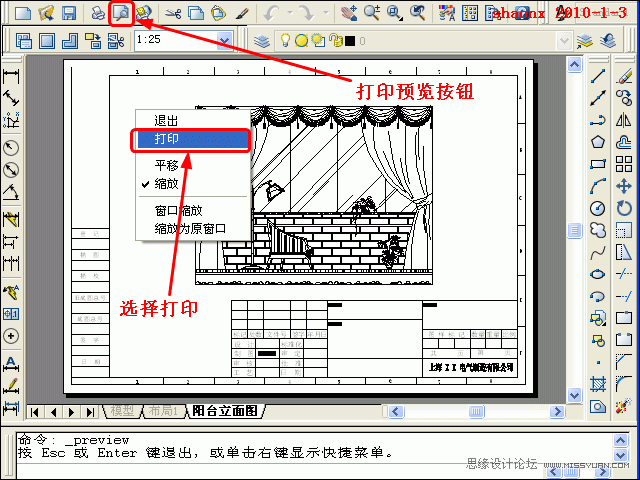

點擊“打印預覽”按鈕，進入到預覽界面，點擊鼠標右鍵，出現菜單，選中其中的“打印”即可進行打印了。

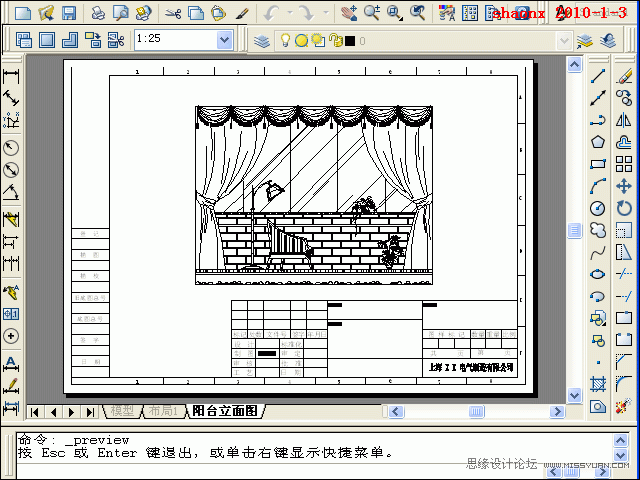

19、下圖雖為“打印預覽”界面，但和打印出來的效果是一樣的。

三、布局中轉成的三視圖加圖框：

自從我做的《三維實體轉三視圖》的教程出來后，由于是在布局里轉的三視圖，因此，

就有很多會員詢問：如何打印、如何加圖框等。由此求助的會員很多，一個個回答也沒那么

多的精力及時間，借出本教程之際，一并給大家介紹一下怎樣在布局里給轉換好的三視圖加

圖框及打印的方法。

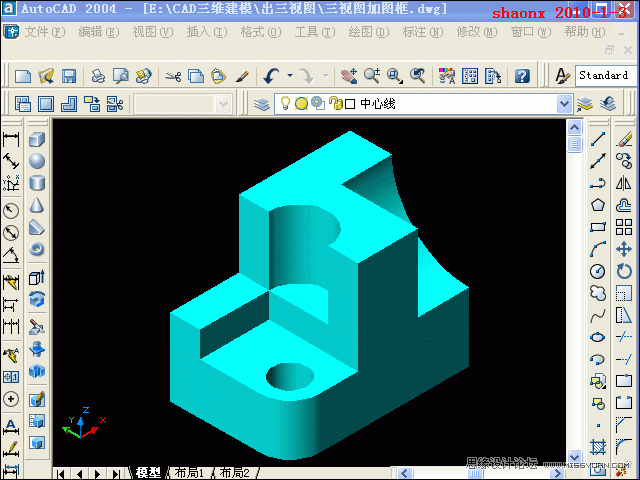

1、在CAD的“模型”界面里建好三維圖形，以1：1的比例來畫即可。

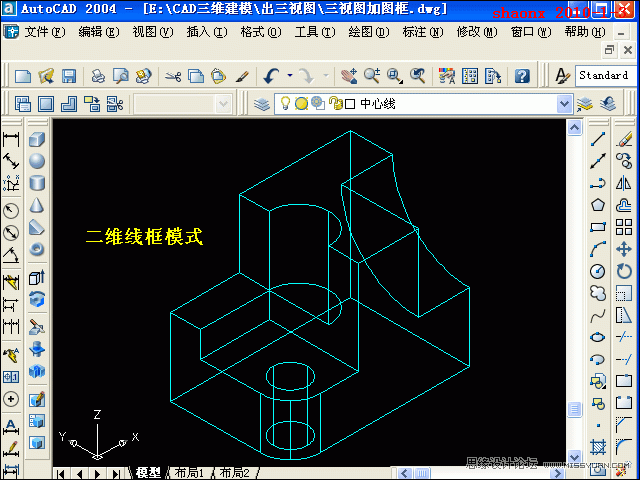

2、畫好的圖形改換成二維線框模式。

3、和“布局出圖”中介紹的一樣，用“布局向?qū)?rdquo;來設定布局。

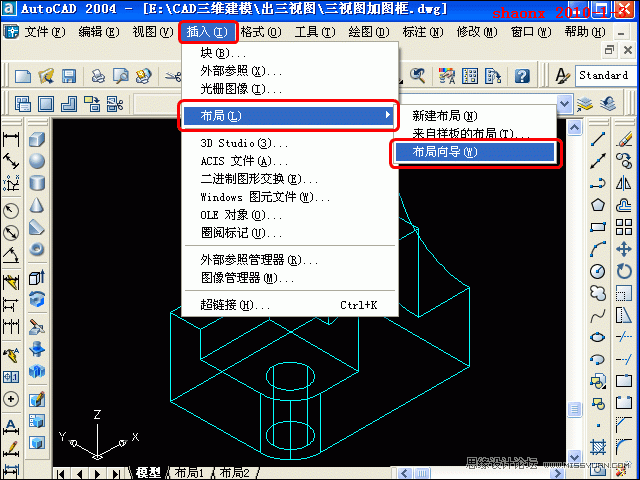

打開CAD菜單欄中的“插入”，點擊“布局”中的“布局向?qū)?rdquo;。

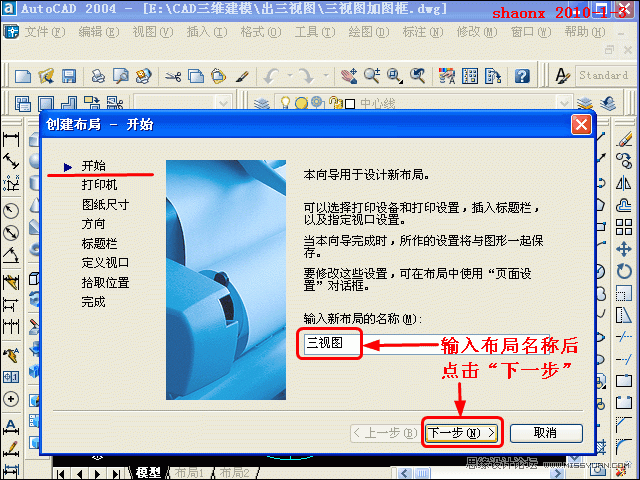

4、進入到“布局向?qū)?rdquo;對話框后，第一步是“開始”。

輸入“布局名稱”后(當然，不輸入使用默認的布局名稱也可以)，點擊“下一步”。

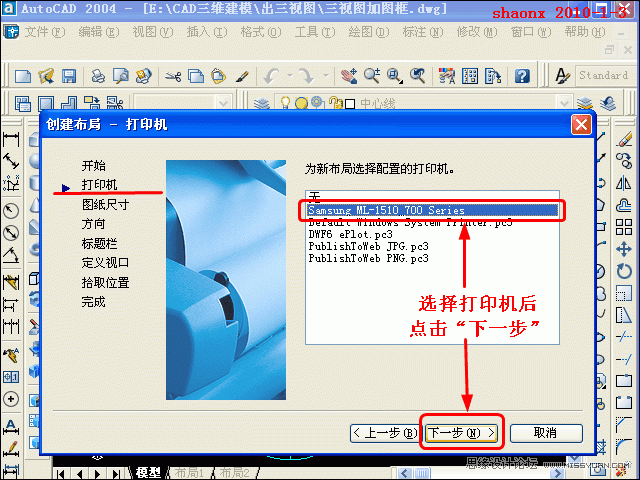

5、在“布局向?qū)?rdquo;對話框中，第二步是“打印機”。

選擇“打印機”后，點擊“下一步”。

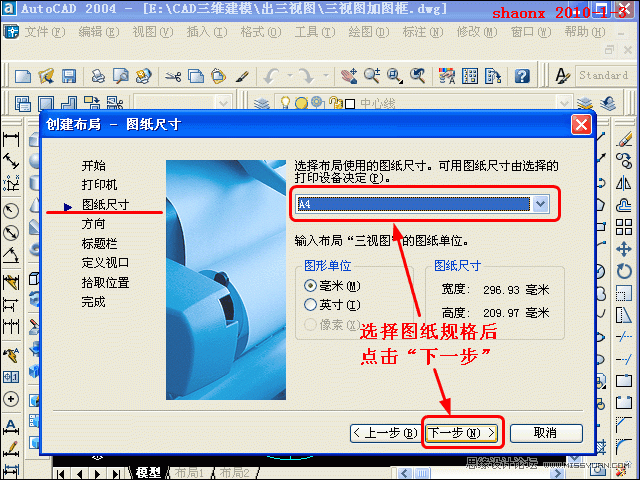

6、在“布局向?qū)?rdquo;對話框中，第三步是“圖紙尺寸”。就是要打印的圖紙的大小。

一般多數是用A4紙，在選擇“A4”后，點擊“下一步”。

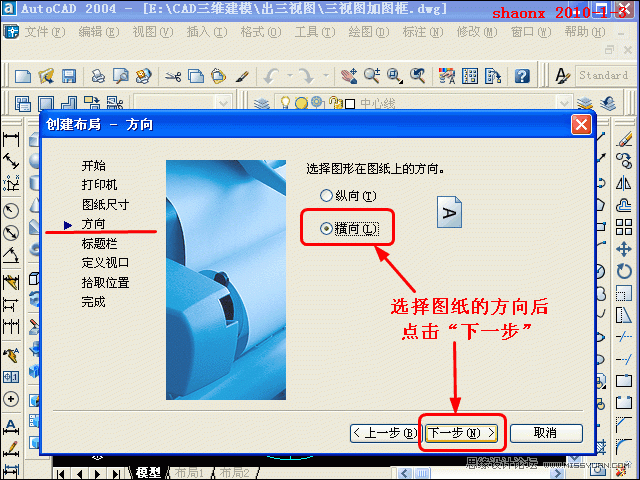

7、在“布局向?qū)?rdquo;對話框中，第四步是“方向”。就是要打印的圖紙的方向。

這里可以選擇“縱向”，也可以選擇“橫向”，根據你要打印的圖紙方向來選擇，這里示范是“橫向”，選擇后，點擊“下一步”。

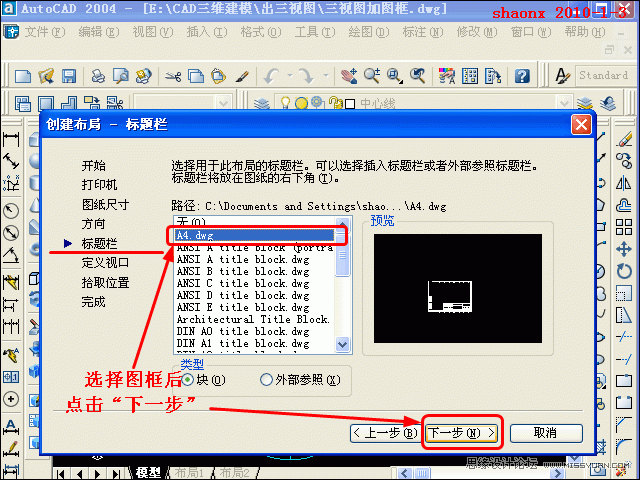

8、在“布局向?qū)?rdquo;對話框中，第五步是“標題欄”。就是要打印的圖框，這里稱之為標題欄。

選擇了我們要用的圖框后，點擊“下一步”。

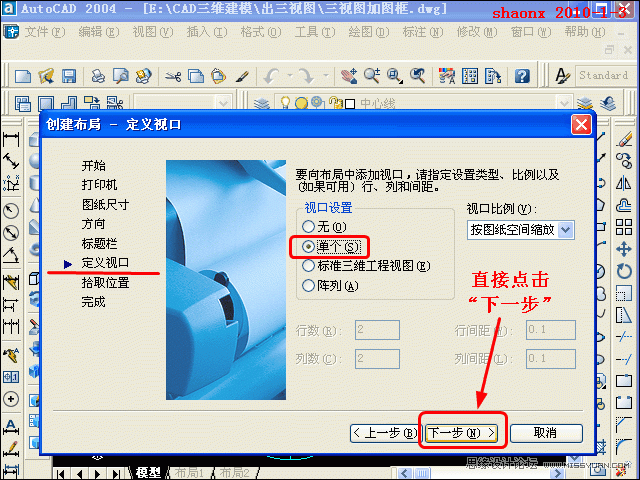

9、在“布局向?qū)?rdquo;對話框中，第六步是“定義視口”。就是要打印的視口框范圍。

本選項中不進行設置，全部按默認設置。點擊“下一步”。

如果細心的話，會發現本選項中有一個“標準三維工程視圖”的選項，如選擇，可以生成三視圖，但里面有好多設置比較麻煩，我不采用。不過有興趣，可以研究研究。

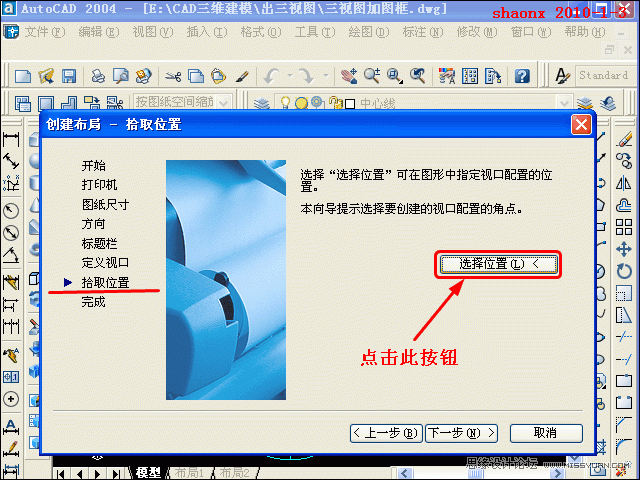

10、在“布局向?qū)?rdquo;對話框中，第七步是“拾取位置”。就是選擇要打印的視口框位置范圍。

點擊界面右邊中間的“選擇位置”按鈕，就進入視口框的指定選擇界面。

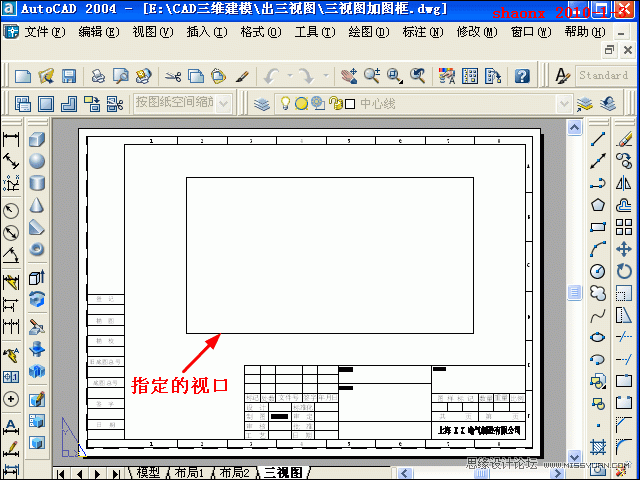

11、界面轉到了布局，而且布局里已經有了我們剛才指定的圖框。

在布局的空白位置里，隨便指定一個視口，反正等會要刪除的，如下圖的選擇。
