當我們?cè)谑褂媚�認方式啟動AutoCAD后，程序界面中只有一個視口顯示，它就是模型空間。AutoCAD的模型空間為我們提供了一個無限大的電子虛擬繪圖空間，使我們可以按照物體的實際尺寸進行設計繪制圖形，并且在繪制完成后按照合適的比例一次性快捷、準確地將圖形打印輸出。本例將在模型空間內按照1.6：1的出圖比例，將建筑平面圖精確輸出到1號圖紙上，通過該過程來學習“頁面設置管理器”和“打印預覽”命令的操作方法和技巧。本例打印效果如圖14-56所示。

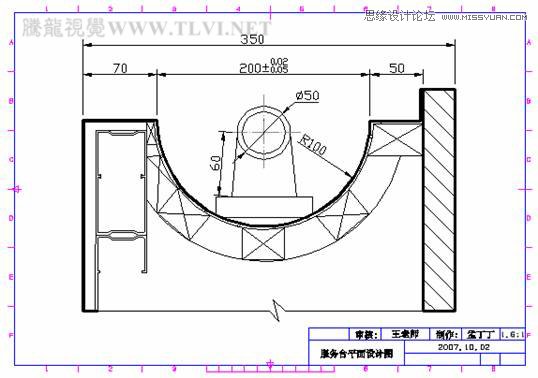

圖14-56 打印效果

(1)執行“文件”→“打開”命令，打開本書附帶光盤\Chapter-14\“實例158.dwg”文件，如圖14-57所示。

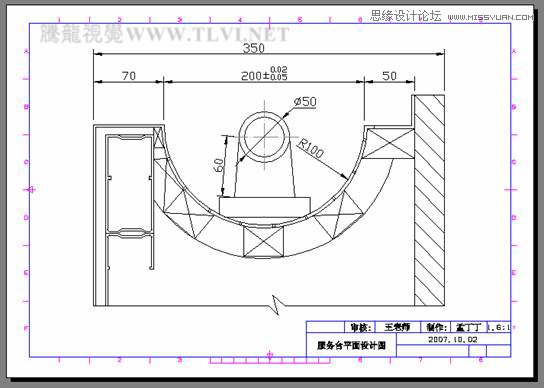

圖14-57 圖形源文件

(2)執行“文件”→“頁面設置管理器”命令，打開“頁面設置管理器”對話框，如圖14-58所示。

提示：通過“頁面設置管理器”對話框，可以對打印機、打印樣式、打印尺寸和范圍等參數進行設置。

圖14-58 “頁面設置管理器”對話框

(3)在“頁面設置管理”器對話框中單擊“新建”按鈕，彈出“新建頁面設置”對話框，如圖14-59所示。保持對話框的默認設置，單擊“確定”按鈕關閉對話框。

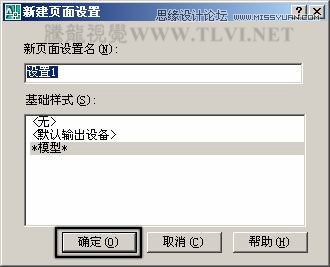

圖14-59 “新建頁面設置”對話框

(4)退出“新建頁面設置”對話框后，將打開“頁面設置-模型”對話框。在該對話框中設置打印機的名稱、圖紙尺寸、打印偏移、打印比例等頁面參數，如圖14-60所示。

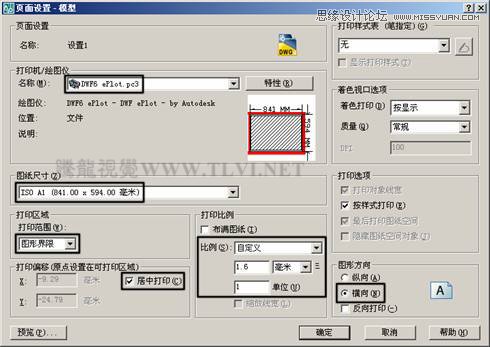

圖14-60 設置頁面參數
