AutoCAD還為用戶提供了一種打印輸出圖形更為方便的工作空間——布局，用戶可以在布局中規劃視圖的大小和位置。布局實際上是一種圖紙空間，它用于模擬一張圖紙，用戶可以創建一個或多個布局視口、標注、說明和一個標題欄，來表示圖紙。另外，還可以在布局中設置不同的圖紙尺寸。本例將在布局空間內按照2.5：1的出圖比例，將零件圖形精確輸出到0號圖紙上，以學習“頁面設置管理器”、“視口”、“插入塊”和“打印”命令的操作方法和技巧。本例打印效果如圖14-72所示。

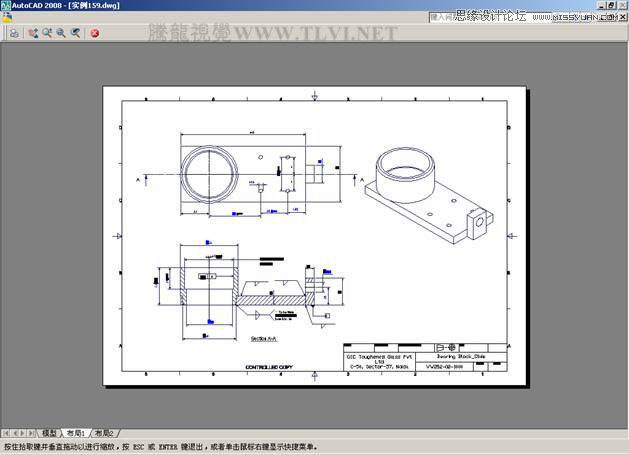

圖14-72 打印效果

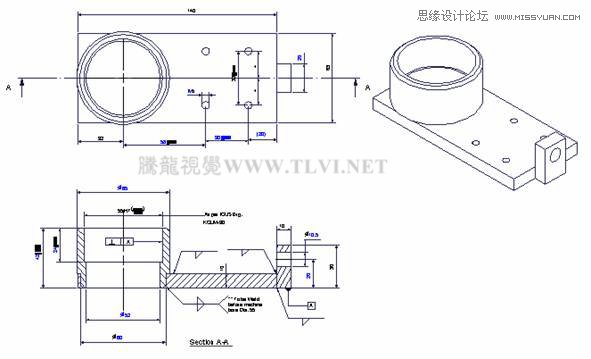

(1)執行“文件”→“打開”命令，打開本書附帶光盤\Chapter-14\“圖紙打印.dwg”文件，如圖14-73所示。

圖14-73 圖形源文件

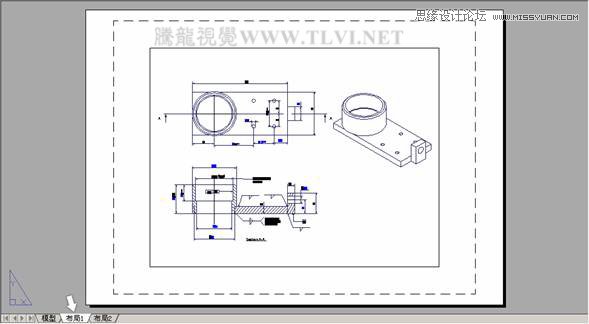

(2)在繪圖區域的下方單擊“布局1”標簽，進入“布局1”圖紙空間，如圖14-74所示。

圖14-74 進入“布局1”圖紙空間

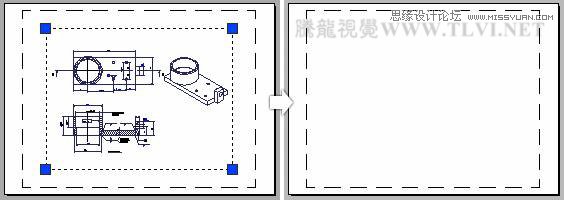

(3)選擇系統自動產生的視口，然后按鍵將其刪除，如圖14-75所示。

圖14-75 刪除視口

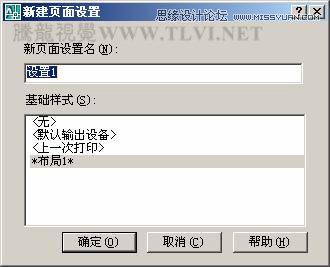

(4)執行“文件”→“頁面設置管理器”命令，在打開的“頁面設置管理器”對話框中單擊“新建”按鈕，在彈出的“新建頁面設置”對話框中保持默認設置，如圖14-76所示。

圖14-76 “新建頁面設置”對話框

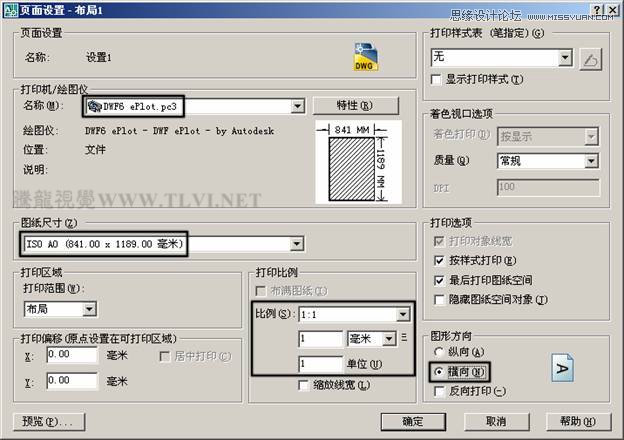

(5)單擊“確定”按鈕，打開“頁面設置-布局1”對話框，參照圖14-77所示設置打印機名稱、圖紙尺寸、打印比例和圖形方向等頁面參數。

圖14-77 設置打印頁面

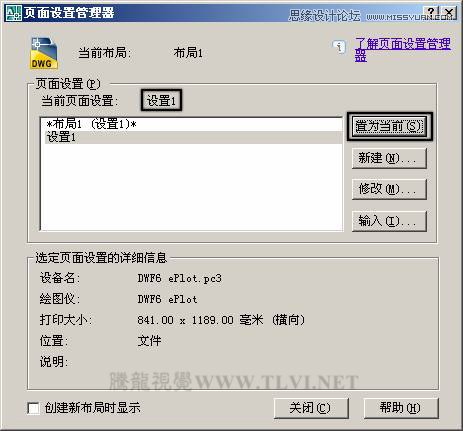

(6)單擊“確定”按鈕，返回到“頁面設置管理器”對話框，將創建的新頁面“設置1”置為當前，如圖14-78所示。

圖14-78 設置當前頁面

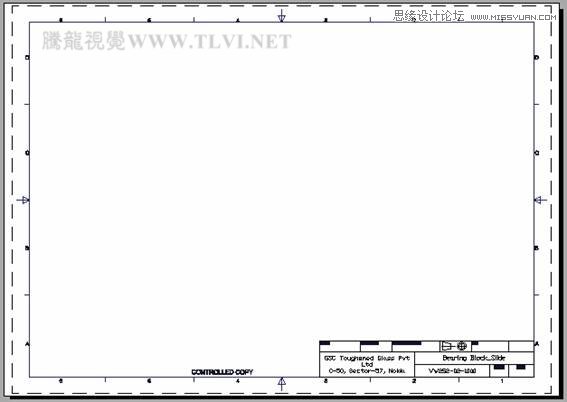

(7)單擊“關閉”按鈕，結束命令。圖11-79所示為設置后的布局顯示效果。

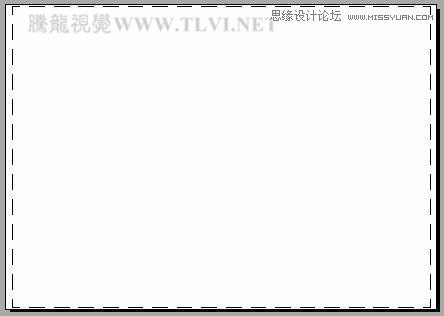

圖14-79 當前布局效果

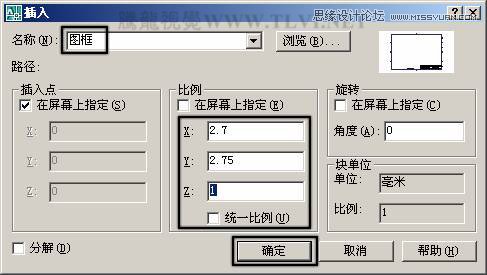

(8)執行“插入”→“塊”命令，插入本書附帶光盤\Chapter-14\“圖框.dwg”文檔中的圖框，如圖14-80所示。設置完畢后單擊“確定”按鈕插入此圖框，效果如圖14-81所示。

圖14-80 插入圖框

圖14-81 插入圖框效果
