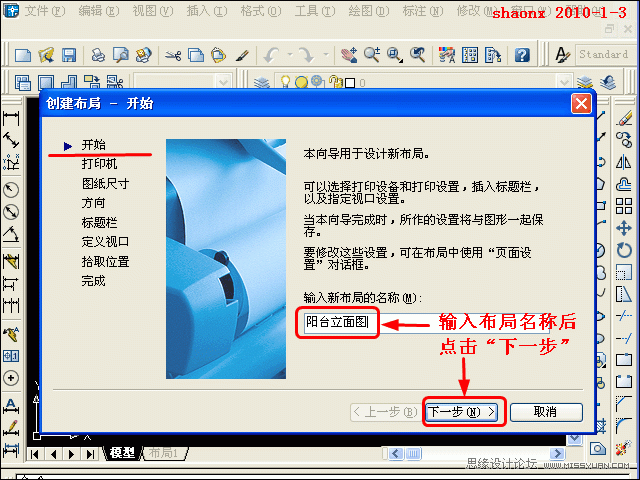

3、進入到“布局向?qū)?rdquo;對話框后，第一步是“開始”。

輸入“布局名稱”后(當然，不輸入使用默認的布局名稱也可以)，點擊“下一步”。

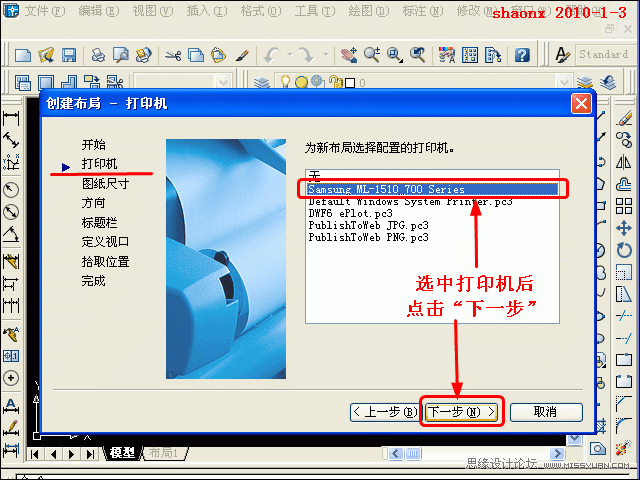

4、在“布局向?qū)?rdquo;對話框中，第二步是“打印機”。

選擇“打印機”后，點擊“下一步”。

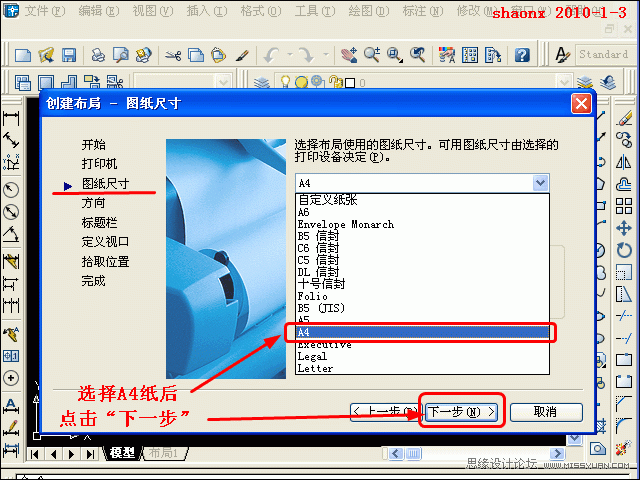

5、在“布局向?qū)?rdquo;對話框中，第三步是“圖紙尺寸”。就是要打印的圖紙的大小。

一般多數是用A4紙，在選擇“A4”后，點擊“下一步”。

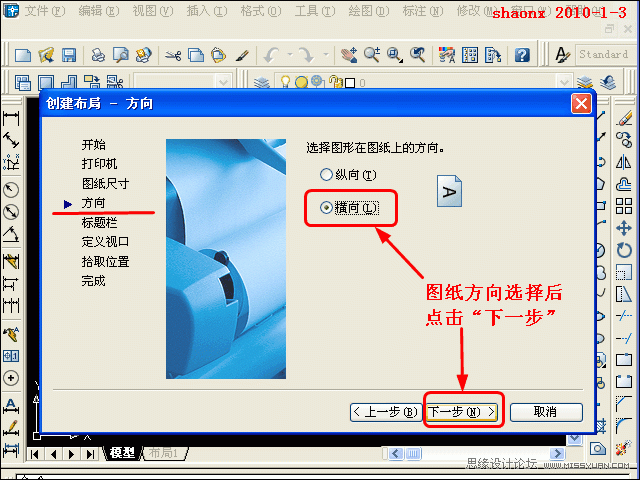

6、在“布局向?qū)?rdquo;對話框中，第四步是“方向”。就是要打印的圖紙的方向。

這里可以選擇“縱向”，也可以選擇“橫向”，根據你要打印的圖紙方向來選擇，

這里示范是“橫向”，選擇后，點擊“下一步”。

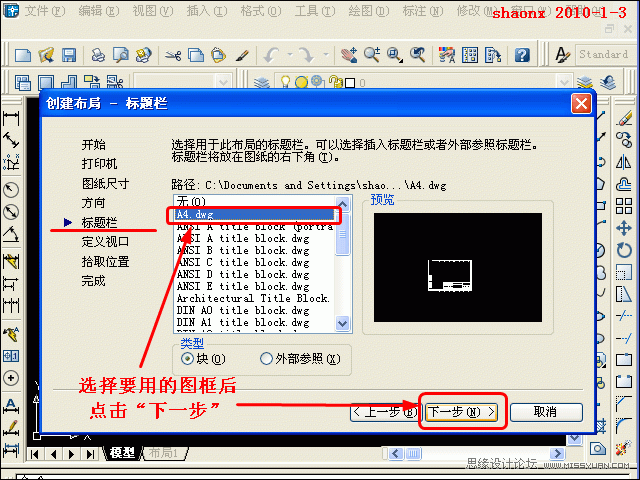

7、在“布局向?qū)?rdquo;對話框中，第五步是“標題欄”。就是要打印的圖框，這里稱之為標題欄。

我們看到，剛才“準備工作”中保存到隱藏文件夾中的圖框，也在列表中顯示了，說明我們

可以用自制的圖框了。

選擇了我們要用的圖框后，點擊“下一步”。

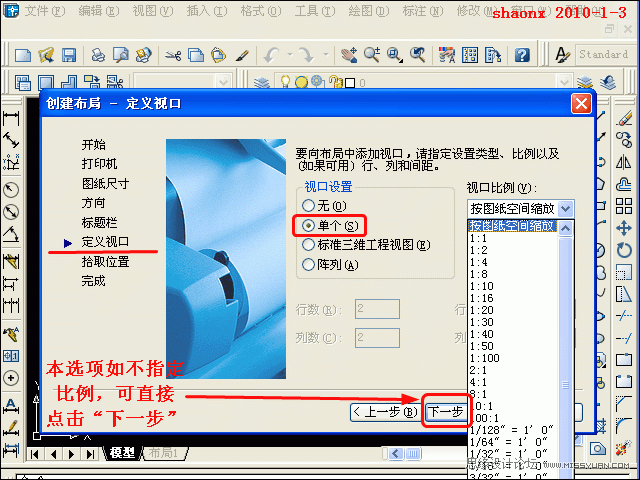

8、在“布局向?qū)?rdquo;對話框中，第六步是“定義視口”。就是要打印的視口框范圍。

一般是打印一個視口，因此，本選項的默認“視口設置”就是單個。“視口比例”，就是我們

要打印的圖形以什么比例出圖，如有規定的話，可以在此設置，如1：50、1:100 等。如沒有要求，

或吃不準的，可以先不設置，就按默認“按圖紙空間縮放”設定，點擊“下一步”。

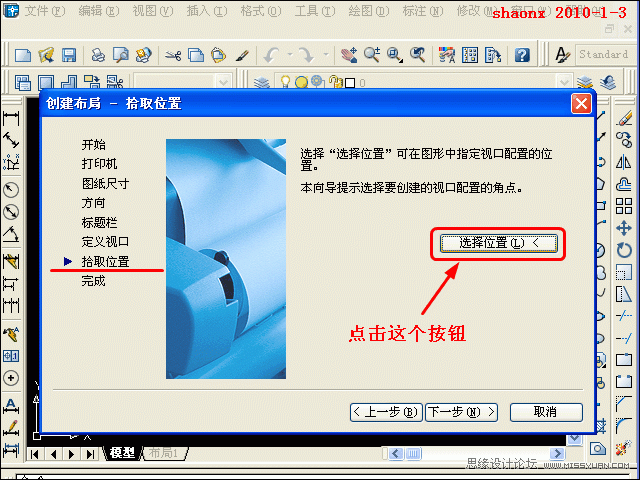

9、在“布局向?qū)?rdquo;對話框中，第七步是“拾取位置”。就是選擇要打印的視口框位置范圍。

點擊界面右邊中間的“選擇位置”按鈕，就進入視口框的指定選擇界面。

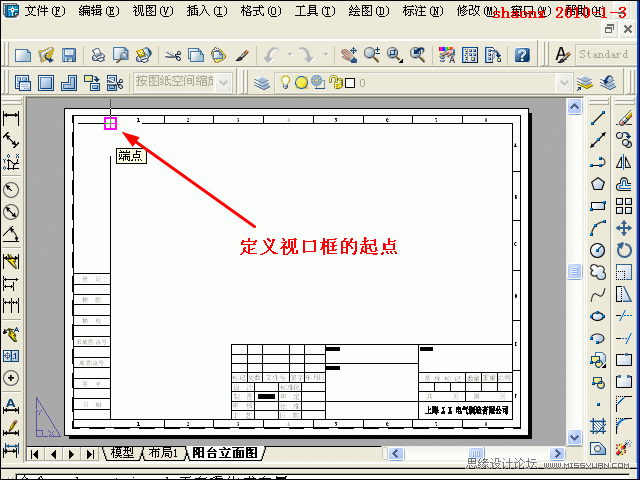

10、界面轉到了布局，而且布局里已經有了我們剛才指定的圖框。

由于視口框指定了以后，打印出來的圖紙是可以看到視口框的框線的，因此，我們可以利用

圖框上應該顯現的框線和視口框重疊，這樣，打印出圖后，就會只看到圖框線，而看不到視口線。

如下圖的選擇。

11、下圖，是顯示選擇視口框的結束點。

視口框的框線正好重疊在圖框的內框線上。

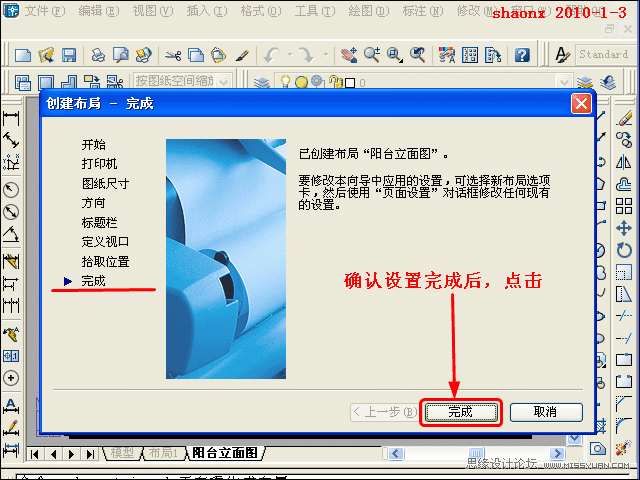

12、在“布局向?qū)?rdquo;對話框中，最后一步是“完成”。

在確認都設置完成后，點擊“完成”按鈕。

如果覺得設置有缺陷或不對，可以點“取消”，再重頭開始。

13、這時，我們就看到了布局已經建立，模型中的圖形，也在視口框中全部顯現出來了。

現在，有個問題，就是前面我們沒有設置比例，而是選擇了“按圖紙空間縮放”，

這樣，所顯現的單個圖形就太大，如果畫了多個圖形的話，會全部顯示，怎么進行調整呢?

別急，完全可以隨心所欲地進行調整，方法是：

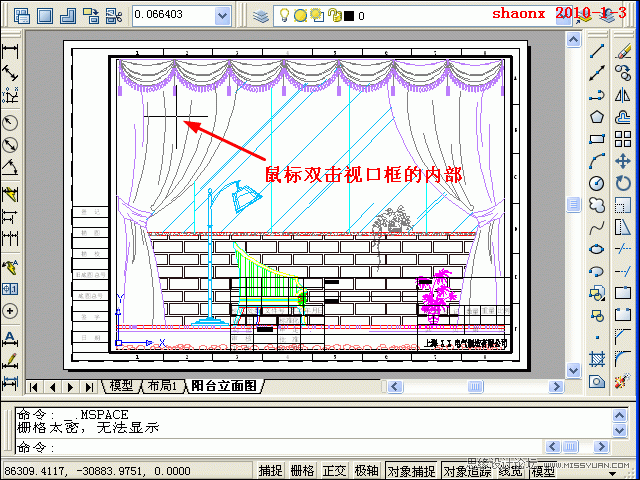

在視口框的內部(無論什么位置)，雙擊鼠標的左鍵，使視口呈現被選中狀態，這時，

視口框的框線為粗黑線，里面的圖形就可以隨意地放大或縮小。

14、如果對打印的圖紙沒有比例要求的，只要把視口框內的圖形縮放帶合適大小即可打印。

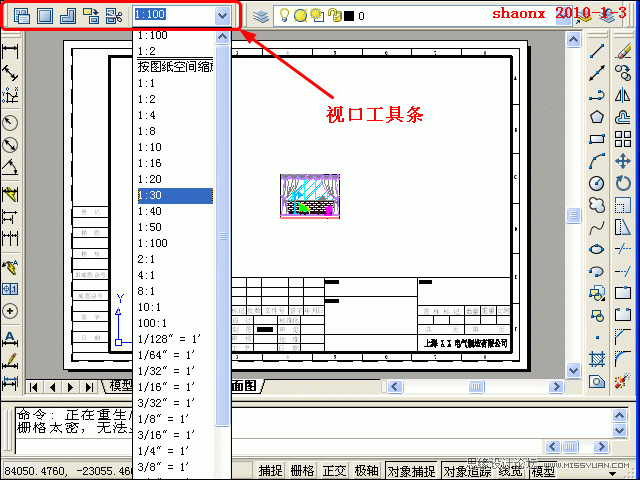

如要按比例出圖的話，我們可以在“視口”工具條中的下拉框中選擇設置比例，也可以

手工輸入比例再確定，“視口”工具條的添加方法，大家應該都會吧。
