文字樣式的設置，AutoCAD中應優先考慮shx即AutoCAD的專用字體(SHX字體)，少使用Windows下的TrueType字體(TTF字體)。

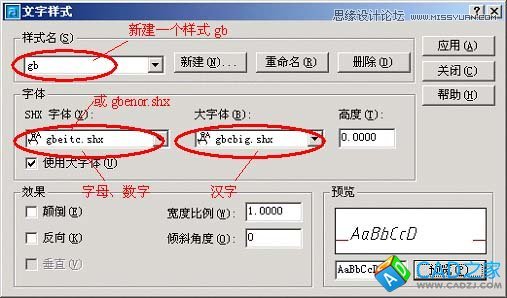

下圖是符合國標的文字樣式。

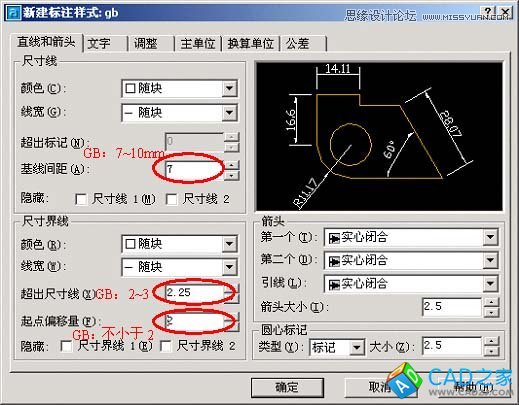

圖1尺寸樣式的設置：第一步設置公共參數，第二步分別設置各子樣式的參數。 第一步：設置公共參數(1~5) 1，新建gb樣式，在“直線和箭頭”卡片上設置尺寸線、尺寸界線等參數如圖。 圖中起點偏移量為建筑圖的標準，如果是機械圖，可以按默認值不變。

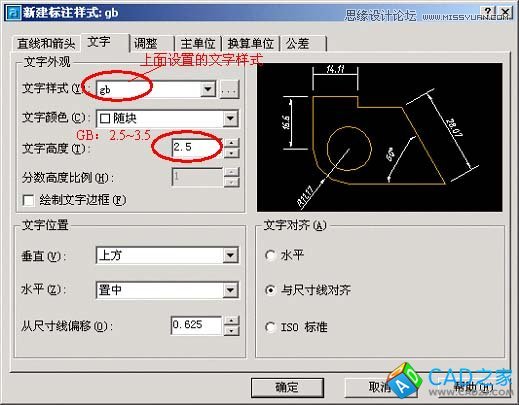

圖22，選擇尺寸文字樣式

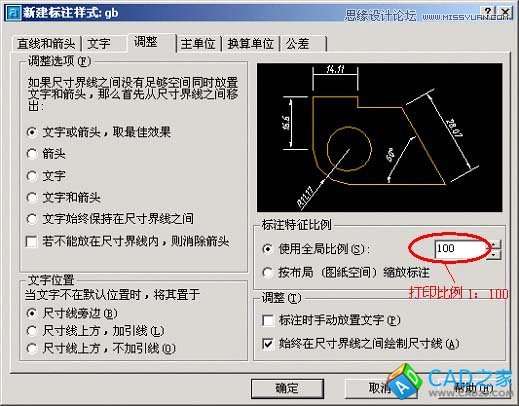

圖33，考慮標注比例因子 比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50;如出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局(圖紙空間)縮放標注”，不必指定DIMSCALE的值。

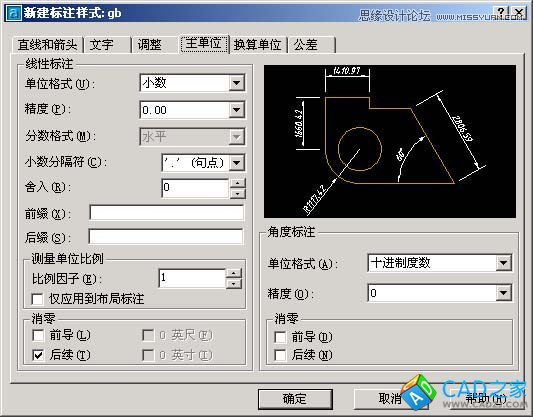

圖44，單位可以是缺省值

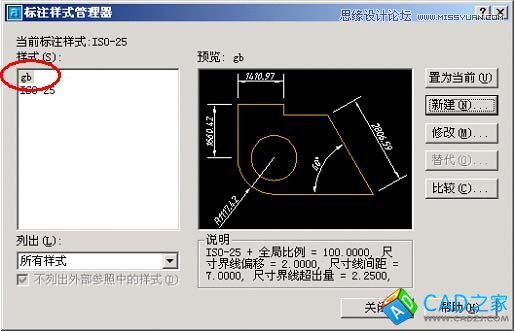

圖55，公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的gb樣式。

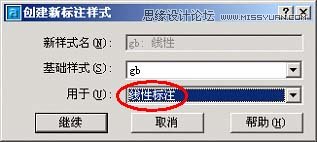

圖6第二步：分別設置各子樣式(6~14)：線性標注、直徑標注、半徑標注、角度標注 6，設置線性尺性標子樣式 緊接5繼續“新建”，在“用于”下選擇“線性標注”。

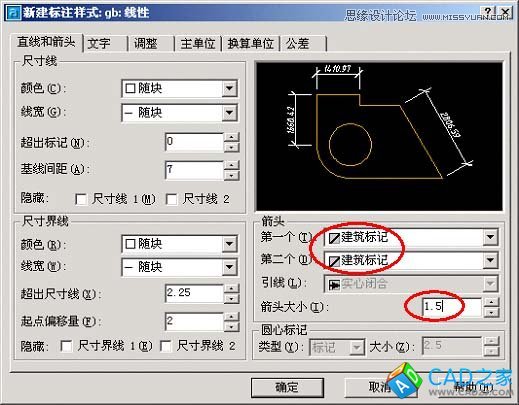

圖77，點擊“繼續”，為線性標注設置參數。 對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投影長度，國標要求斜線長2~3mm。 其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。

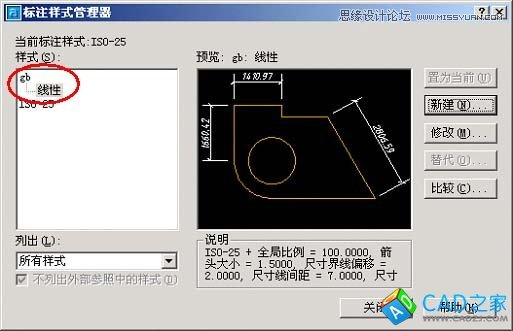

圖88，點擊確定，看到gb樣式下的線性標注子樣式。

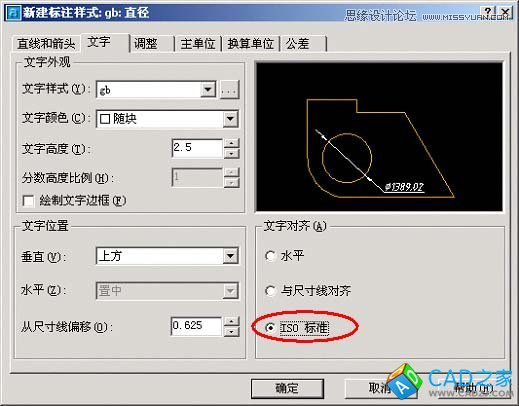

圖99，設置直徑標注子樣式。 緊接8繼續“新建”，在“用于”下選擇“直徑標注”，點擊“繼續”，為直徑標注設置參數。先將文字對齊方式選為“ISO標準”，這樣可以使直徑尺寸成水平標注(這只是一種習慣)。

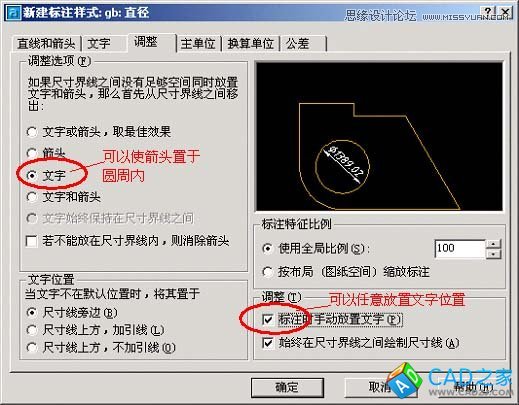

圖1010，對直徑標注的文字及箭頭位置作調整。

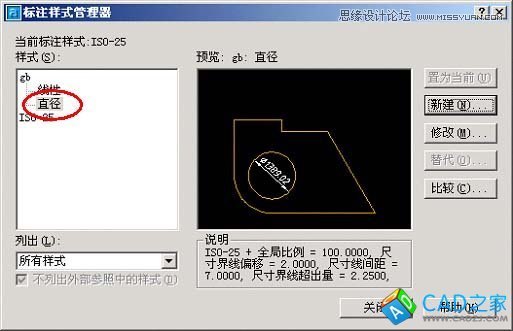

圖1111，點擊“確定”完成gb樣式下的直徑標注子樣式。

圖1212，半徑標注子樣式與直徑標注的設置完全相同。 注：即使是建筑圖，其直徑、半徑、角度尺寸仍用箭頭。半徑標注子樣式與直徑標注的設置完全相同。

圖1313, 設置角度標注子樣式。 角度標注國標要求文字水平注寫。

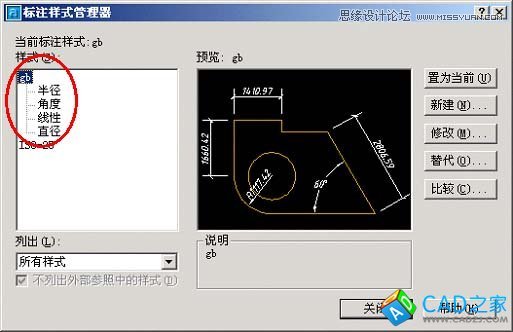

圖1414，OK，符合國標的尺寸標主樣式設置完畢，將gb樣式置為當前樣式即大功告成。 是不是有些麻煩，沒關系，將設置好的樣式保存與自己的樣圖中。

圖15
