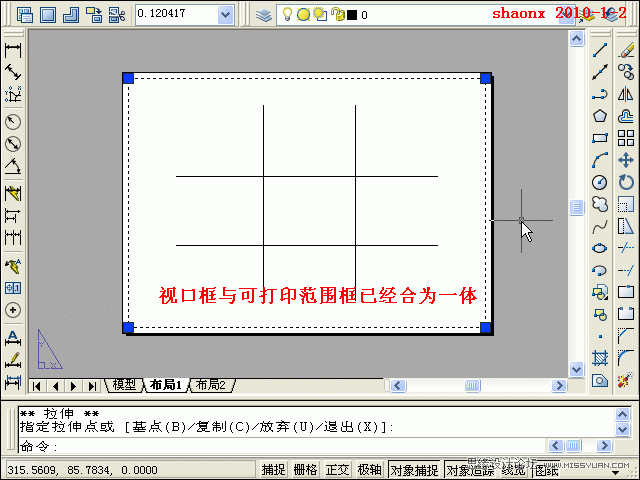

16、視口框的移動編輯就完成了，如下圖，視口框與可打印范圍的框已經合為一體。

17、點擊“Esc”鍵，退出視口框的編輯。

我們看到，視口框里的圖形較小，不符合我們測定打印范圍的要求。再對圖形設置一下：

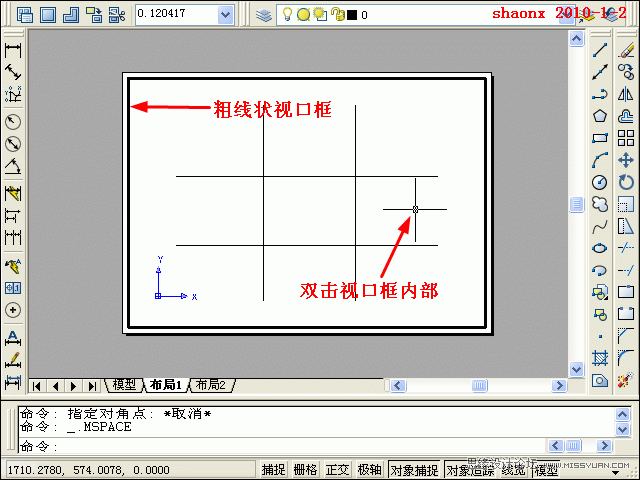

在視口框的內部雙擊鼠標，視口框即成粗線框，這樣，視口框內顯示的圖形即可編輯(放大或縮小)。

18、將視口框內的圖形放大，放大到超出視口框的范圍。用鼠標滾輪或放大命令都可以，這個大家應該都會吧。

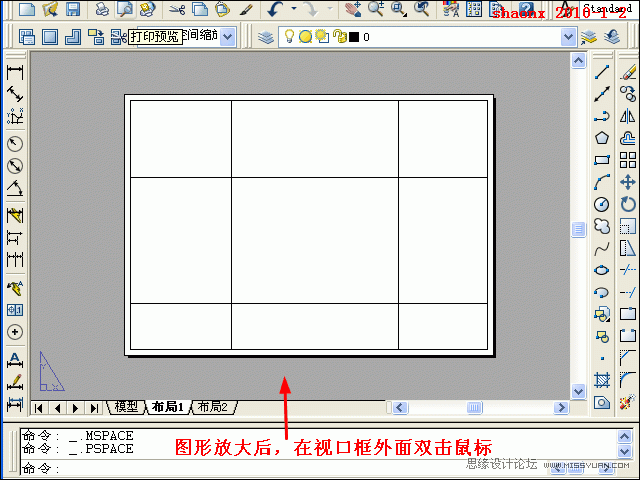

圖形放大后，在視口框的外面(只要是外面，何位置均可)雙擊鼠標，視口框的框線就復原了。

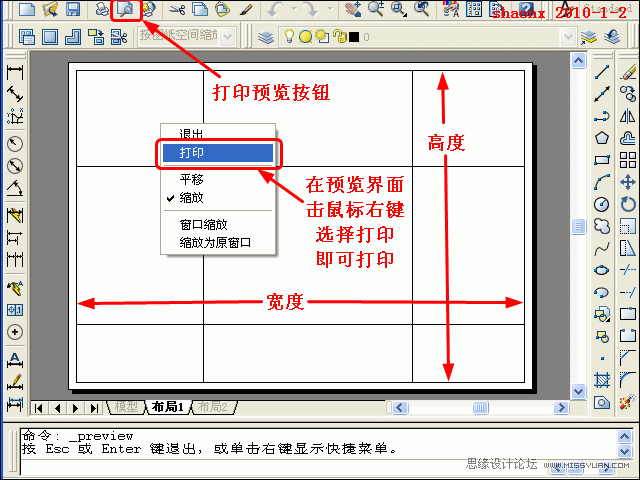

19、點擊工具欄上的“打印預覽”按鈕，即進入預覽界面，點擊鼠標右鍵，會彈出菜單選擇欄，選中其中的

“打印”，即可打印出我們期望的測定打印范圍圖紙。

按照下圖所示，我們用尺量一下，即可得到可打印范圍的高度和寬度。記住這2個數值，下面做圖框時有用。

20、大家知道，標準的A4紙頭的尺寸是297mm×210mm，但用在“布局打印”中的圖框不能按標準尺寸來做，

不然的話，打印出來就不完整，圖框會打印到紙頭的外面去。

把一直要用的圖框縮小點，高和寬的尺寸都縮小到剛才測定的可打印范圍之內，以后打印時，才可完整顯現。

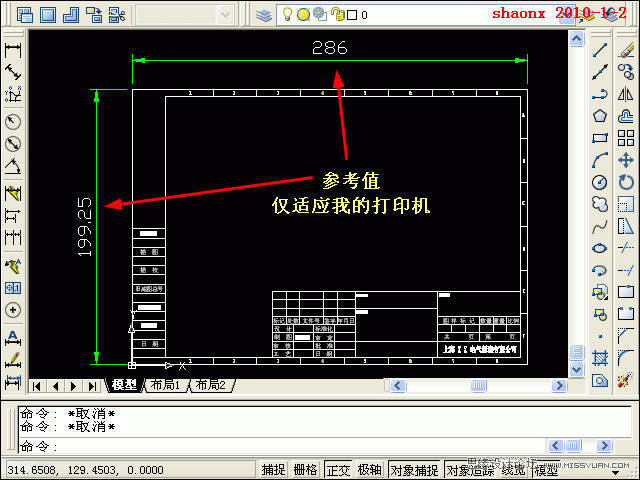

我的打印機測定的可打印范圍如下圖，我刻意再縮小點(2個毫米左右)，以便在其他打印機上也可完整打印出來。

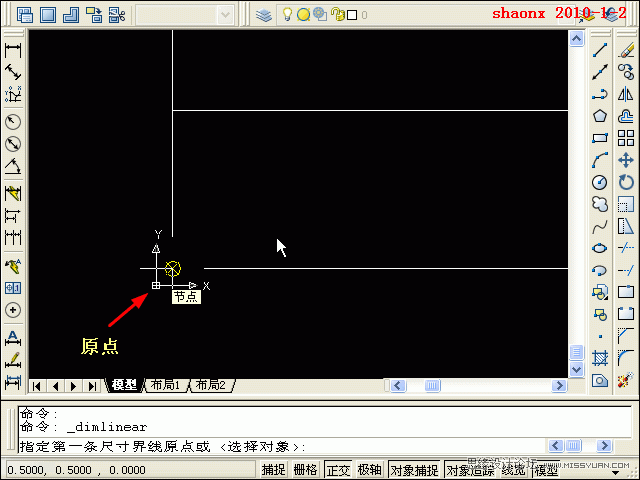

21、圖框畫好以后，要把它固定在一個位置上，如下圖，圖框的左下角要定位在UCS坐標的原點上，為以后打印

的保險起見，圖框左下角的角點可以離原點的X、Y向各離開0.1-0.5，這樣，就可以保證打印時，圖框能完整顯現。

完成后，將圖框起個名稱保存，如“A4”，“A4圖框”……

22、準備工作快結束了，最后，要把圖框放到合適的位置，以方便今后使用時隨時調用。

放圖框的方法如下：

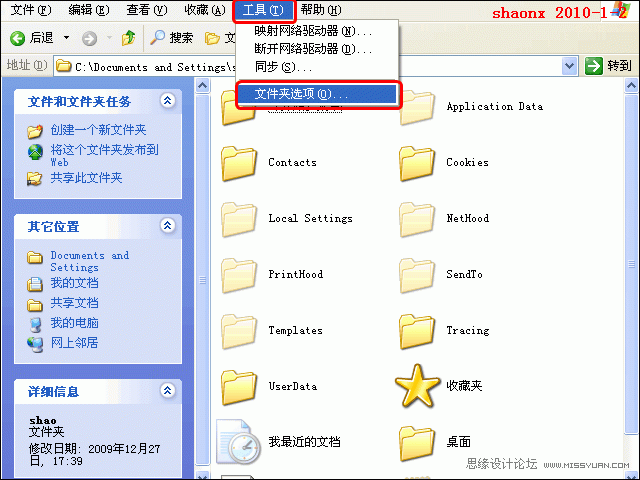

打開“我的電腦”，在菜單欄中點擊“工具”中的“文件夾選項”。

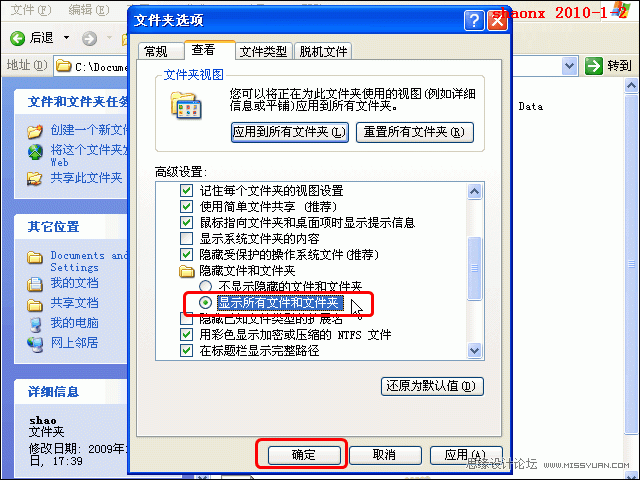

23、在文件夾選項的“查看”中，選中“顯示所有文件和文件夾”，并點擊“確定”退出。

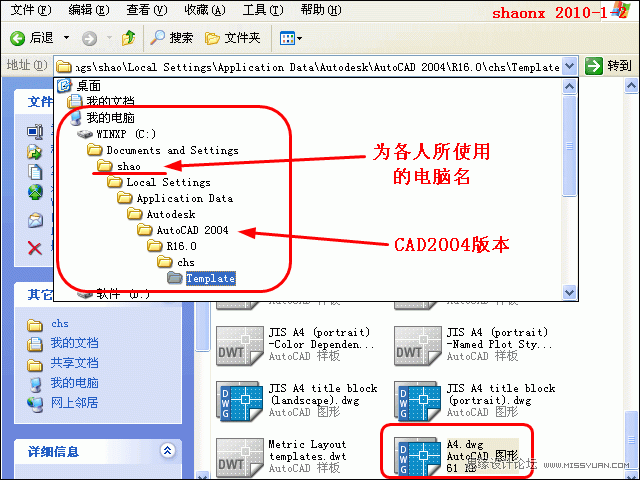

24、如用的CAD是2004，則將圖框保存在以下的文件夾中：

C:\Documents and Settings\ X X X \Local Settings\Application Data\Autodesk\AutoCAD 2004\R16.0\chs\Template

以上地址中的“X X X”為自己使用的電腦名，如下圖：

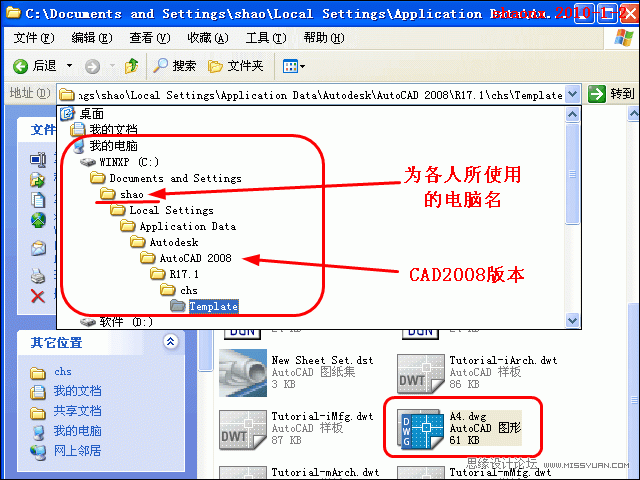

25、如用的CAD是2008，則將圖框保存在以下的文件夾中：

C:\Documents and Settings\ X X X \Local Settings\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Template

以上地址中的“X X X”為自己使用的電腦名，如下圖。

注：因我只使用CAD2004和CAD2008版本，所以，就介紹了以上兩個放圖框的文件夾地址。如大家是

使用其他的版本，請各自自己找一下，CAD自帶的圖框在什么文件夾中，就將自己要使用的圖框保存到

該文件夾中。當然，可以存儲各種樣式、各種尺寸的多個圖框。

二、布局出圖：

準備工作做完以后，我們就可以在工作中充分地來利用這個便捷、高效的“布局出圖”

打印出圖方式。不論大家在“模型”里畫了再多的圖形，都可以利用“布局出圖”來打印，

或全部打印，亦可單個或多個打印。

下面，就介紹，如何利用“布局”來出圖。

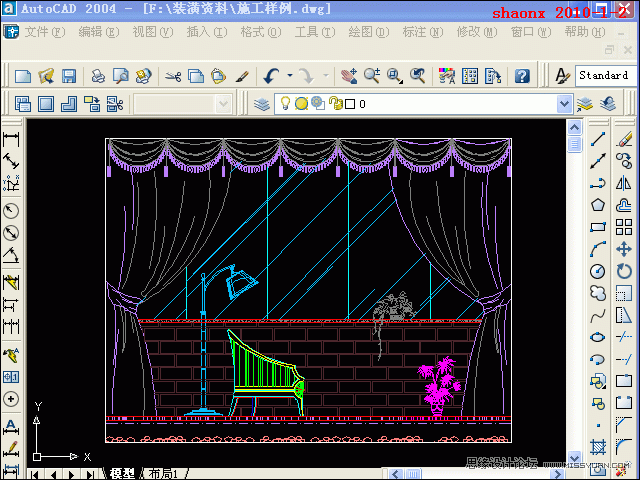

1、在CAD的“模型”界面里畫好圖形，都以1：1的比例來畫，用不著算比例畫，那樣太

累(當然某些節點、局部放大除外)。如下圖。

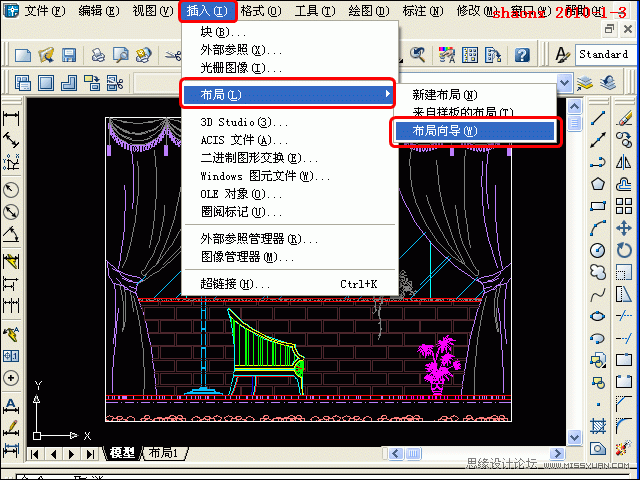

2、打開CAD菜單欄中的“插入”，點擊“布局”中的“布局向?qū)?rdquo;。
