STEP 05

用STEP 02-04 的方法來做出另外一邊的立方體，所不同的是另一邊的兩個立方體，它們的尺寸分別是：68*68  160*68

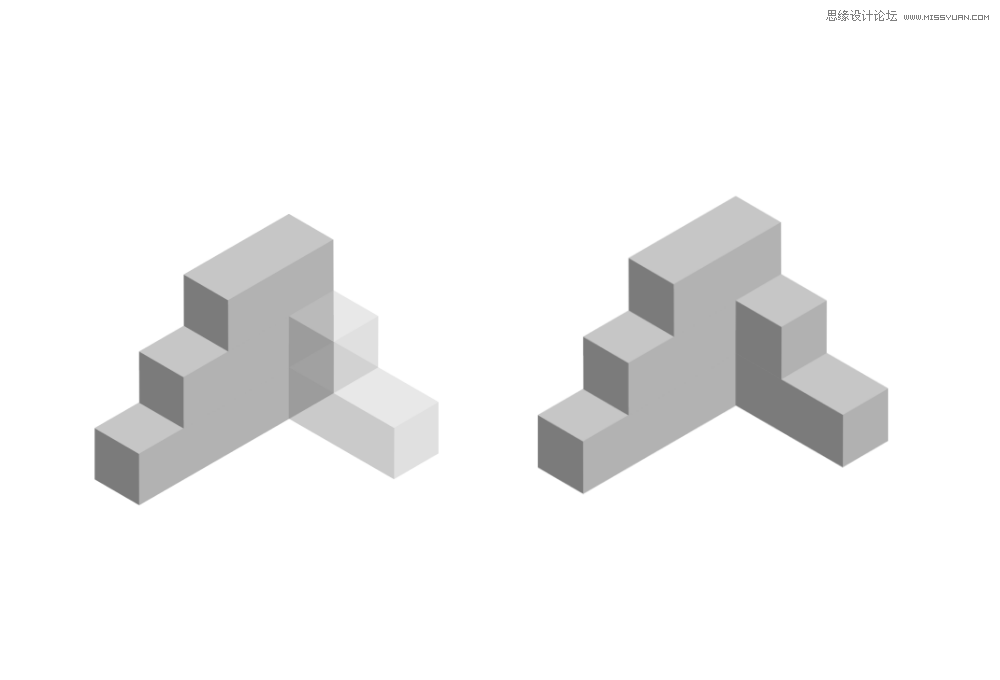

而他們?cè)谵D(zhuǎn)變?yōu)榱⒎襟w時，進入3D工具中，位置一欄設置為【等角>上方】。當你繪制好兩個立方體，就可以將它們拼成下面的形狀。當右邊的兩個立方體因?yàn)閾踝∫暰�很難對齊邊緣時，可以降低它們的透明度來查看是否對齊。

這時立方體的大形體基本完成，讓我們轉戰制作細部。

細部：按鈕和圓孔

所謂的細部其實也就是細節的部分，這部分在這里表現就是一些諸如按鈕、圓孔這樣的部分。

STEP 06

我們首先來制作圓孔，其實大家可以發現圓孔就是一個圓，只是這個圓看上去有透視之感(所以它不是一個正圓)，但基本上它沒有凸出。那么大家可以如何做呢?

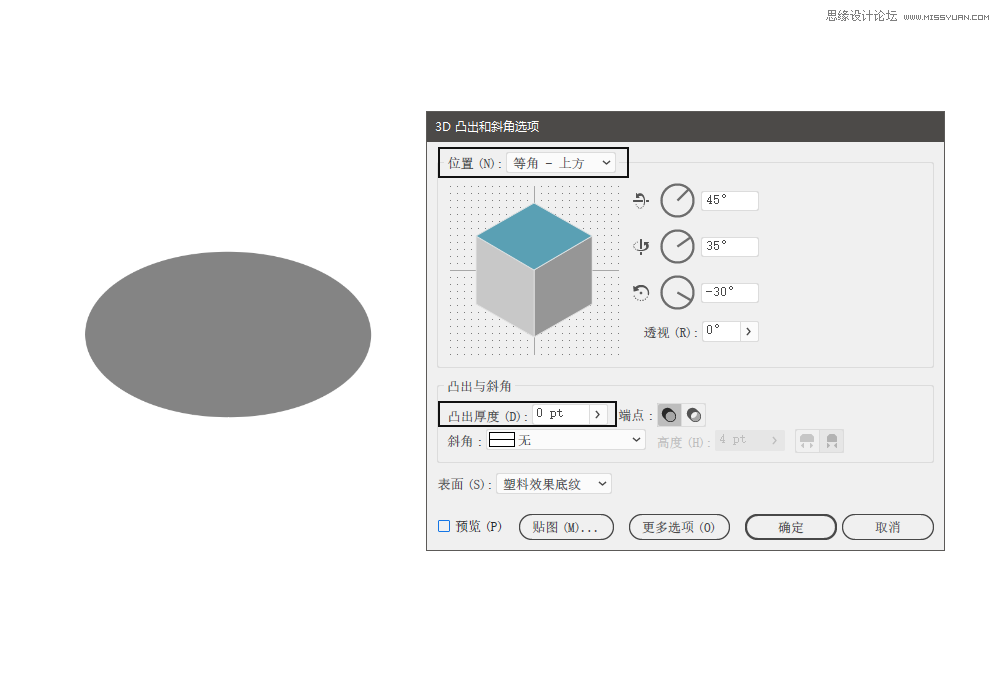

你也可以用到3D工具：首先繪制一個灰色的無描邊的正圓。然后進入【3D>凸出與斜角】，設置可以如下所示：

位置：等角-上方 厚度：0

STEP 07

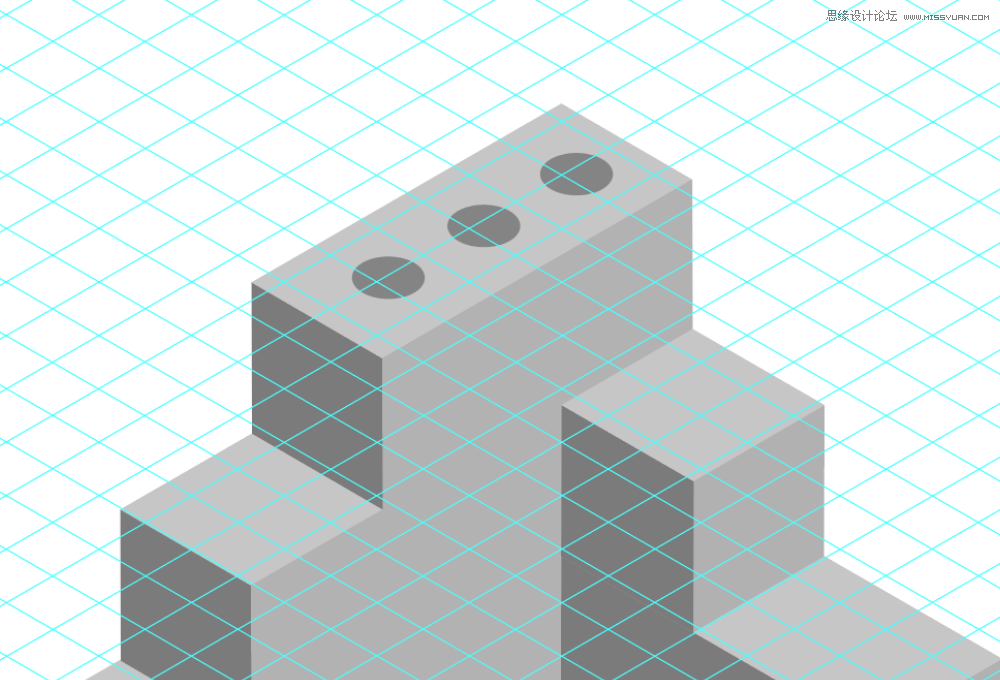

復制這個代表圓孔的圖案，然后放置在最上方的矩形上，這里需要參考線來輔助將其對齊。

STEP 08

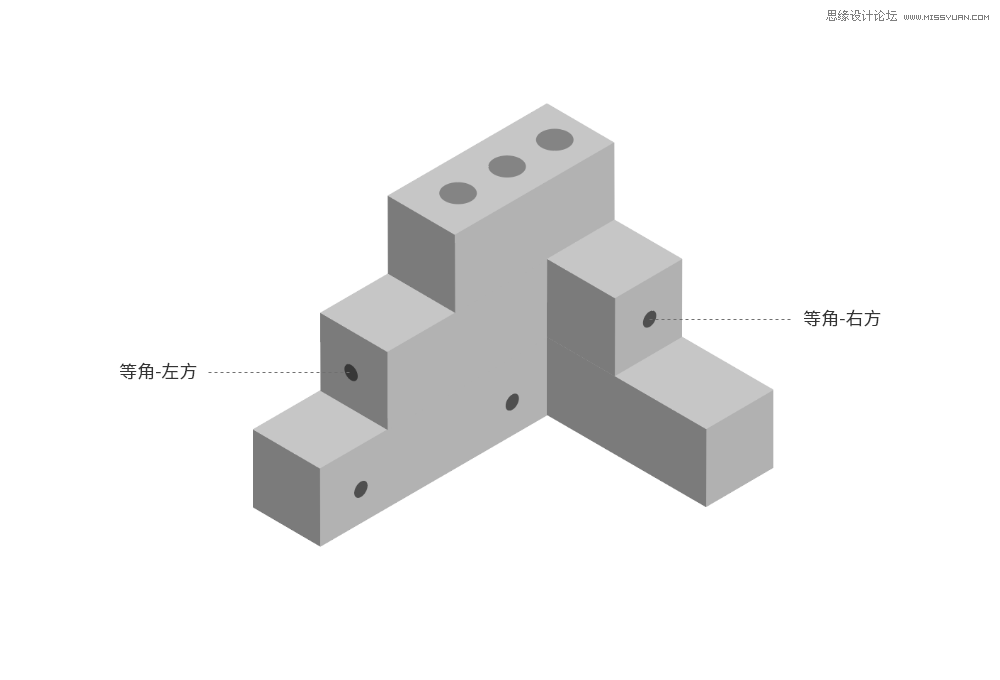

用同樣的方式安排其他地方出現的圓孔，但是注意這里不同的位置。

STEP 09

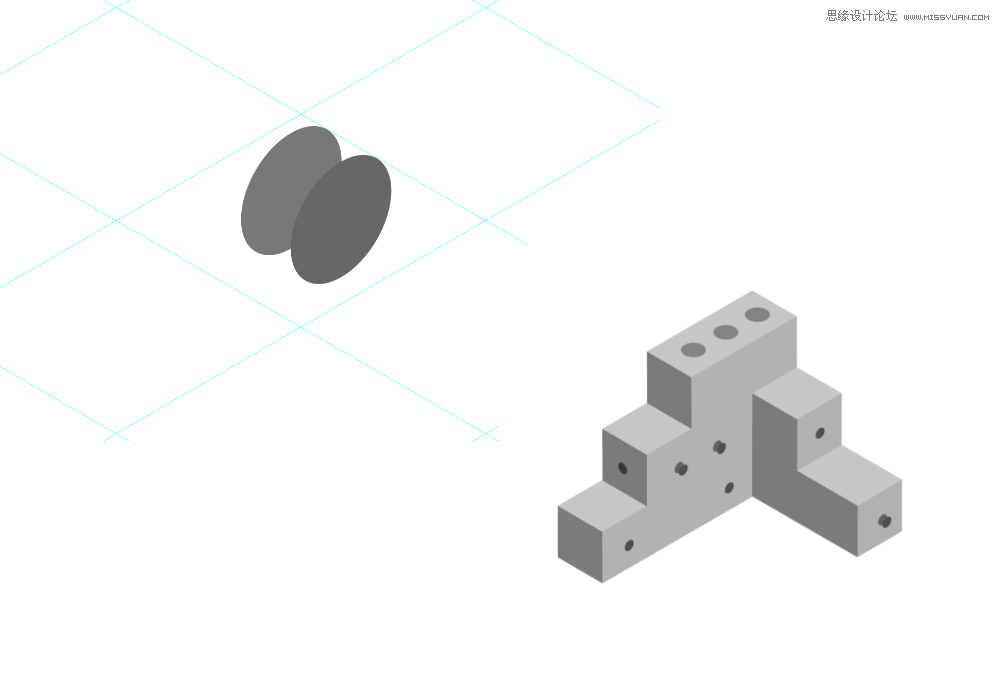

接下繪制凸出的圓形按鈕，這時我不建議這里再使用3D工具來實現，畢竟其實凸出的按鈕利用兩個橢圓就能實現，如果采用3D工具繪制，最后轉平面時會遇到麻煩(會有非常多形狀會出現，而讓你很難整理)。但是為了保持整個圖形符合等距立體，我在這里利用參考線來做一個按鈕，大家可以參考我的做法。

就復制我們上一步所做出的圓孔，找到同樣方向的圓孔，然后利用參考線對齊再?gòu)?fù)制一個，讓它們的色彩有點差異。

看懂了嗎?雖然目前兩個橢圓之間有間隙，但是等到最后轉為線體時，彼此只需要兩個小線條就能連成一個立體凸出的按鈕。

轉為線體

一旦焦點積木的部分完成，我們就可以直接轉為線體，剩下的圖形都用線條來實現。所見即所得。

STEP 10

首先將所有的立體形狀都轉為平面，這個說法并不是指他們又回到之前的平面形狀，而是將立體以擴展的方式轉化成可編輯的對象。

選中每個對象，然后進入【對象>擴展外觀】，然后將這些對象一一進行取消編組的操作，有些形狀需要取消兩次，總之要達到你任意點擊某個形狀時，都能立刻看到它的填色。這是AI中一個形狀是否「健康」的指標。

STEP 11

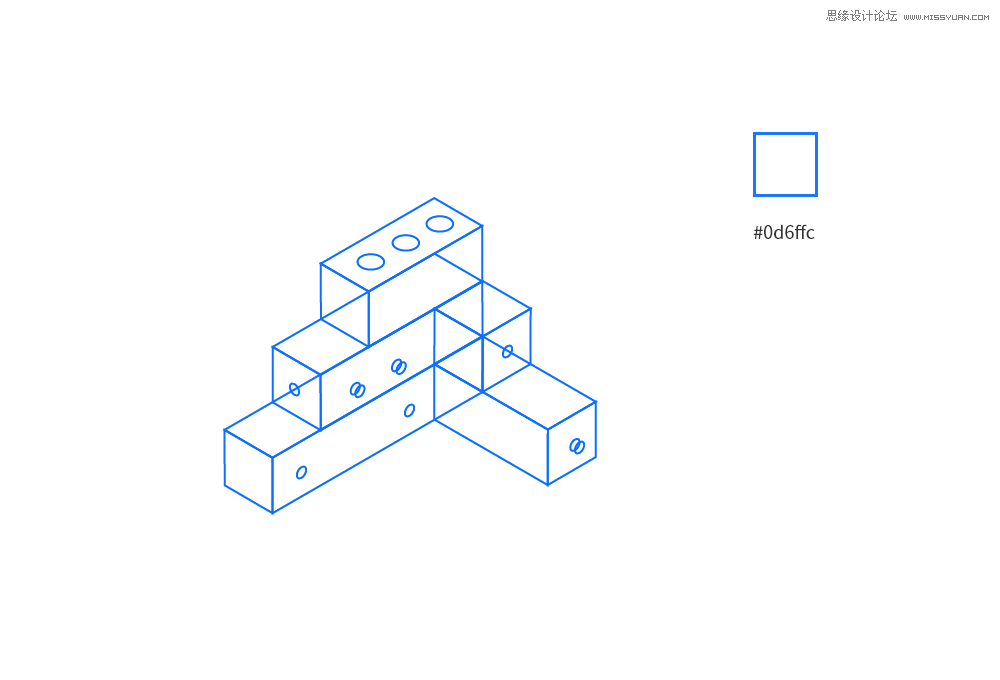

然后把每一個形狀填充關閉，開啟描邊。描邊的大小可以暫時設置為2，因?yàn)橹�后我們還會有變化。描邊色彩為 #0d6ffc

STEP 12

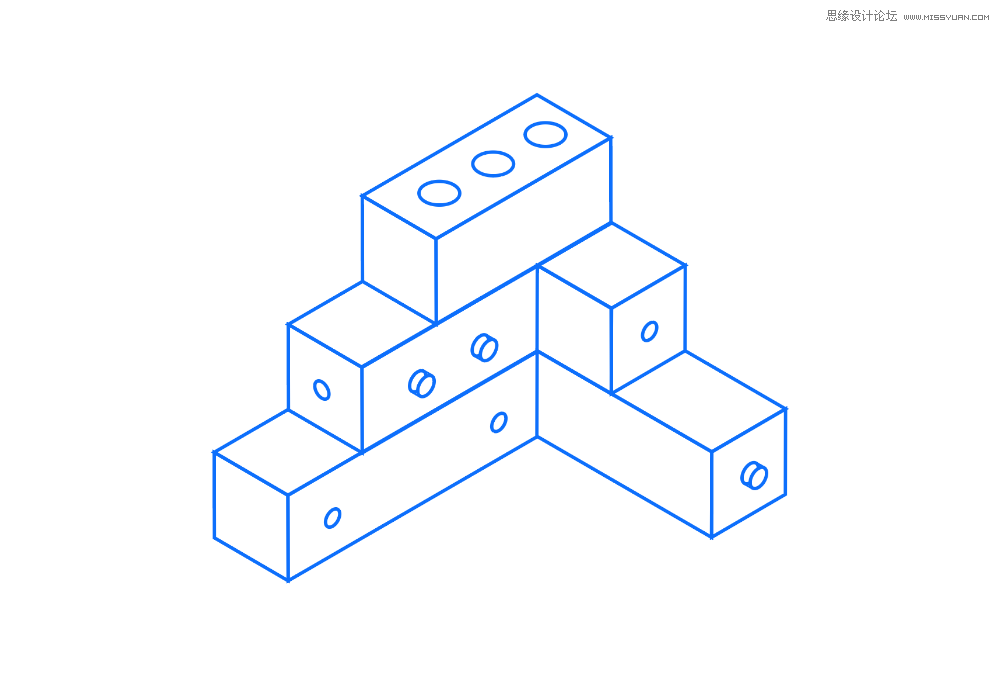

運用【形狀生成器】工具，按住鍵盤上的ALT鍵，清除掉圖形中彼此遮擋的部分線條。這個可以參考我們的草圖。

然后把我們?cè)赟TEP 09中提到的給按鈕增加線條的方式來完成立體形態。為了讓圖形表現更好，按鈕的形狀可以稍微調大。

繪制平面設備

這里大家會發現周邊的設備是平面的，在繪制上不比之前的立體圖案，因此相對難度降低了很多。所以基本這里就是按照草圖分步驟來畫出。

STEP 13

這里從圓孔處有線條延伸，這些線條既有裝飾作用，又有鏈接設備的作用。這里參考了其他的線體插畫的Idea，這是一個不錯的集中視線的做法。

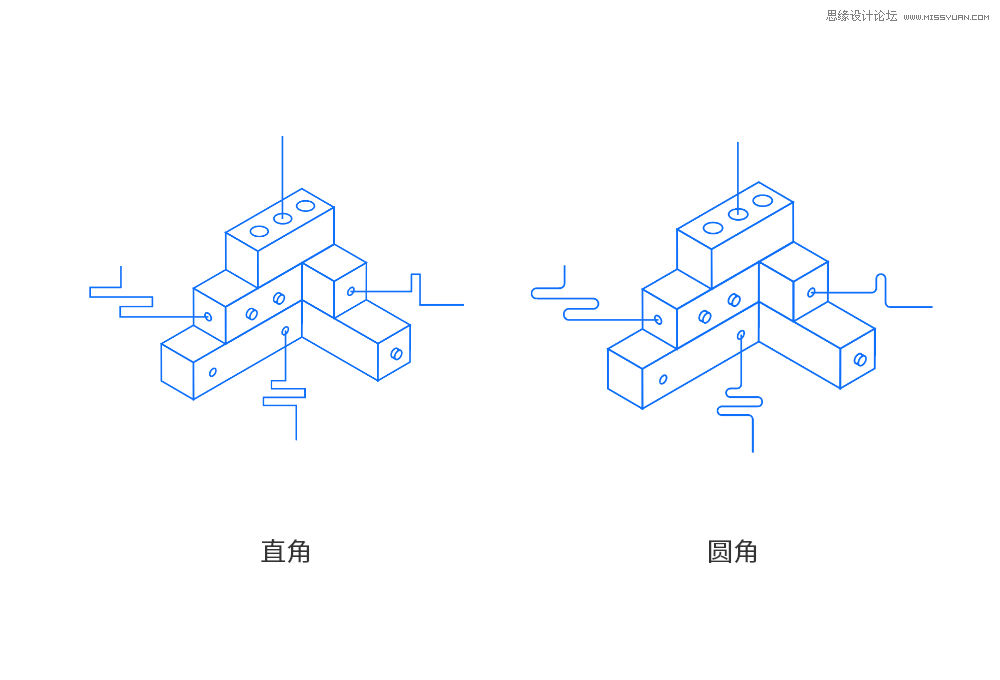

我們首先來完成這部分的線條。用鋼筆工具來繪制，鋼筆工具在繪制直角的邊線時很有優勢，畫好下圖左邊的樣式后，選中直角的部分，利用拖動的方式就能將直角變?yōu)閳A角。

STEP 14

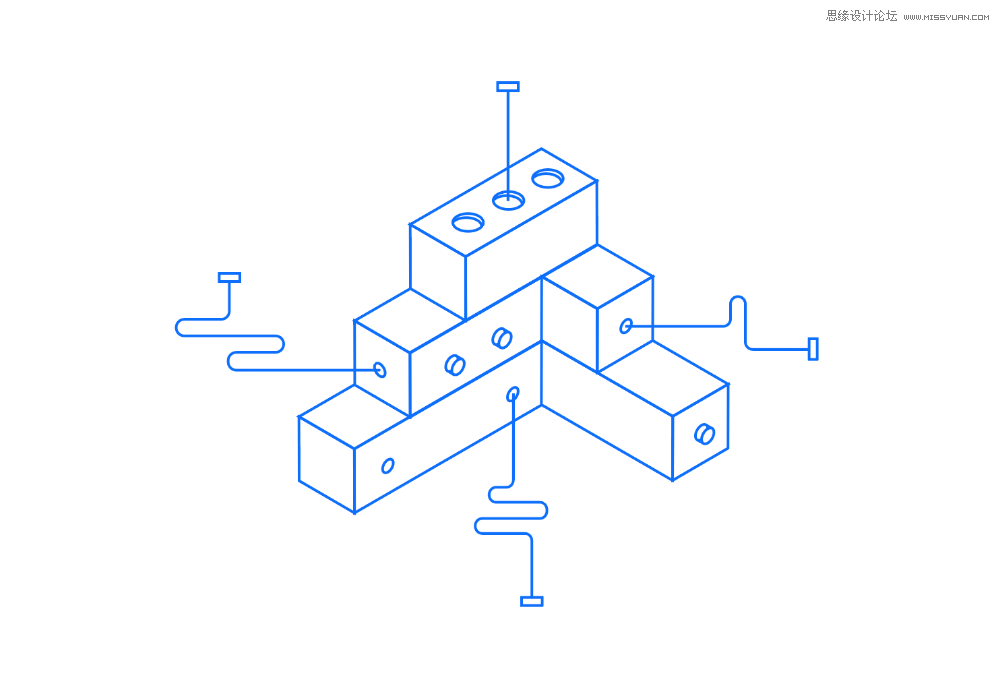

補齊一些細節，比如連接設備的矩形接頭，包括積木頂部的圓孔的陰影描繪線條。
