本例主要講的是V-Ray面光配合目標平行光渲染室內白天的效果。教程中介紹了幾種常用材質的調節方法，一般V-Ray渲染的基本設置，和PS簡單的后期一些調整。先看圖!(圖01、02、03)

圖01

圖02

圖03

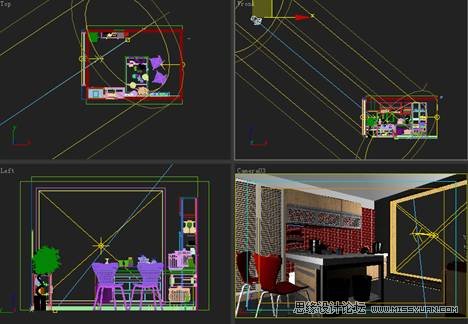

布光圖展示。(圖04)

圖04

燈光

燈光采用了V-Ray面光來照亮場景，光源放在了窗口內部。同時在窗口外也放了 一盞V-Ray面光，不過這個光源不起照亮作用，只起到反射影響反射的作用。目 標平行光來模擬陽光照進室內的效果。

V-Ray面光：這個光是場景中的主要光源，起到照亮全景的作用。設置 Multiplier(光源高度)為2。顏色為255的白色。(圖05)

圖05

勾選Invusible。(在渲染的時候不顯示V-Ray面光)，取消Affect specular。(這個是影響鏡面，默認是開的。如果取消了，鏡面就不會反射面光。就會反射出面光后面的窗戶和外景)。(圖06)

圖06

模擬太陽光的平行光，平行光主要用來模擬太陽光照進室內的效果。勾選擇Shadows下的On(使用陰影)在下拉菜單中把陰影模式改為V-RAYayShadow。設 置Multiplier(光源亮度)為1.5。顏色少帶了點黃色。(圖07、08)

圖07

圖08

設置Directional Parameters(光照范圍)下的hotspot/Beam為3000、 Falloff/Field為4000。(Falloff/Field一般都要超過整個要受到光照的物體 )。(圖09)

圖09

勾選V-Ray Shadows params下的Area shadow(區域陰影)。分別調整下面UVW 為200。(加大這個數值可以讓陰影邊緣模糊)調整Subdivs(細分)為16，讓陽光的效果更好些。(圖10)

圖10

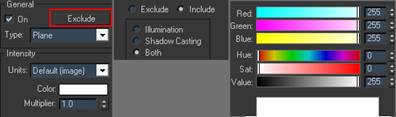

窗戶外面的面光，這個光源不起照亮作用，只起到反射影響反射的作用。后面墻上的光源和這個作用設置一樣。設置Multiplier(光源高度)為1。顏色為 255的白色。點開Exclude(排除)改為Include(包含)，這樣做是為了讓燈光對場景中的物體都不產生影響。勾選Invusible(在渲染的時候不顯示V-Ray面光)，確定Affect specular勾選，讓光產生反射。(圖11、12)

圖11

圖12　本例主要講的是V-Ray面光配合目標平行光渲染室內白天的效果。教程中介紹了幾種常用材質的調節方法，一般V-Ray渲染的基本設置，和PS簡單的后期一些調整。先看圖!(圖01、02、03)

圖01

圖02

圖03

布光圖展示。(圖04)

圖04

燈光

燈光采用了V-Ray面光來照亮場景，光源放在了窗口內部。同時在窗口外也放了 一盞V-Ray面光，不過這個光源不起照亮作用，只起到反射影響反射的作用。目 標平行光來模擬陽光照進室內的效果。

V-Ray面光：這個光是場景中的主要光源，起到照亮全景的作用。設置 Multiplier(光源高度)為2。顏色為255的白色。(圖05)

圖05

勾選Invusible。(在渲染的時候不顯示V-Ray面光)，取消Affect specular。(這個是影響鏡面，默認是開的。如果取消了，鏡面就不會反射面光。就會反射出面光后面的窗戶和外景)。(圖06)

圖06

模擬太陽光的平行光，平行光主要用來模擬太陽光照進室內的效果。勾選擇Shadows下的On(使用陰影)在下拉菜單中把陰影模式改為V-RAYayShadow。設 置Multiplier(光源亮度)為1.5。顏色少帶了點黃色。(圖07、08)

圖07

圖08

設置Directional Parameters(光照范圍)下的hotspot/Beam為3000、 Falloff/Field為4000。(Falloff/Field一般都要超過整個要受到光照的物體 )。(圖09)

圖09

勾選V-Ray Shadows params下的Area shadow(區域陰影)。分別調整下面UVW 為200。(加大這個數值可以讓陰影邊緣模糊)調整Subdivs(細分)為16，讓陽光的效果更好些。(圖10)

圖10

窗戶外面的面光，這個光源不起照亮作用，只起到反射影響反射的作用。后面墻上的光源和這個作用設置一樣。設置Multiplier(光源高度)為1。顏色為 255的白色。點開Exclude(排除)改為Include(包含)，這樣做是為了讓燈光對場景中的物體都不產生影響。勾選Invusible(在渲染的時候不顯示V-Ray面光)，確定Affect specular勾選，讓光產生反射。(圖11、12)

圖11

圖12

材質

燈光介紹完畢，現在說下場景主要用到的幾種材質。

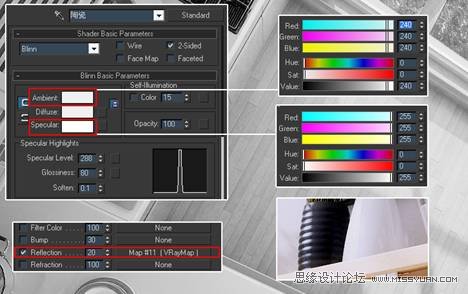

白陶瓷，使用了3ds max的標準材質Standard。調整漫反射(Ambient)為240的白顏色，物體本身的顏色。調整高光(Specular)為255的白顏色，高光部分的顏色。調整Self-lllumination為15，自發光，讓陶瓷材質本身更亮一點。點選反射 (Reflection)加入V-Ray Map，讓白陶瓷材質加入反射。選擇反射大小為20。(圖13)

圖13
