步驟 09

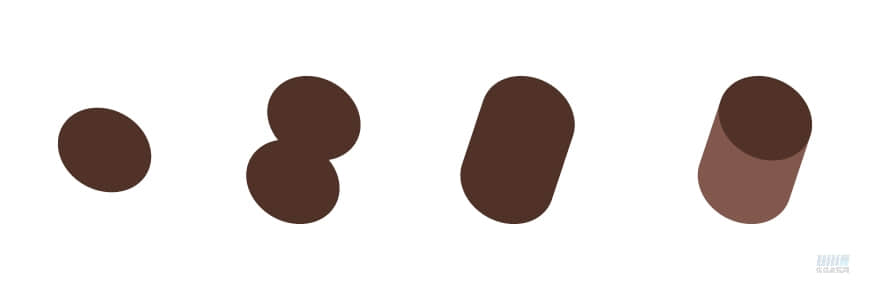

畫一個正圓，找到【效果—3D—旋轉】，調整角度，【對象—擴展外觀】后右鍵點擊【取消編組】，再次右鍵點擊【釋放剪貼蒙版】，將單個圖形提取出來。將圖形復制一個并依據參考線放在合適的角度(角度選擇如步驟 8里所說)。選擇【混合工具】，點擊兩個圓形，再雙擊【混合工具】的圖標，在其面板上進行設置數值。在數值設置上，指定的步數或距離要使圓柱體的邊緣看起來平滑。設置完后，擴展外觀后【取消編組】，除去頂面的部分都進行【聯集】，分出亮面、暗面。

步驟 10

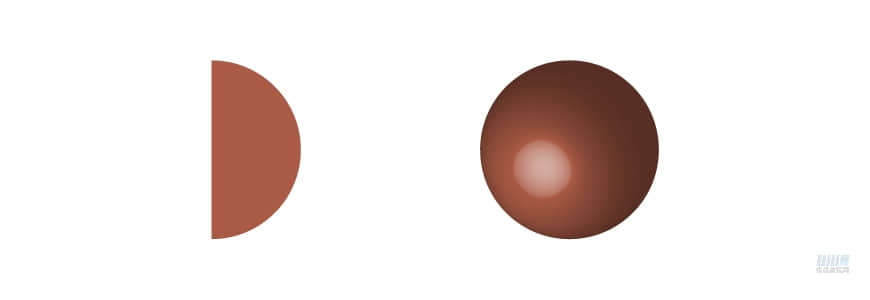

畫一個正圓，選擇【直接選擇工具】，點一下正圓，正圓會出現 4 個錨點，再點一下某一個錨點，即【選擇了該錨點】，將其刪除。接著選擇【選擇工具】，選中該圖形右鍵點擊【連接】，即為一個半圓。接著選擇【3D—繞轉】，點開【更多選項】，設置與畫面同步的光源。球體可以先不擴展。

步驟 11

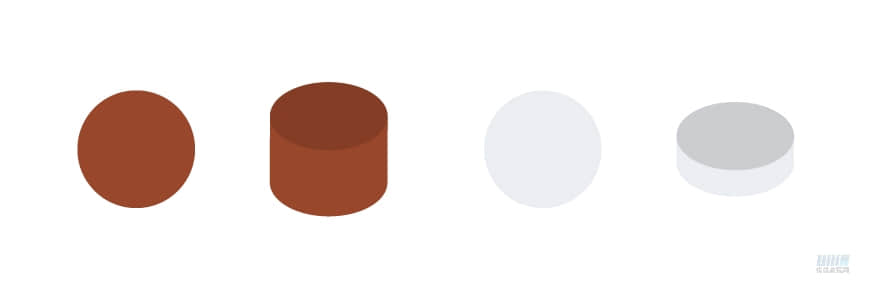

畫圓柱體時，先畫一個正圓，選擇【3D—凸出和斜角】，位置選擇【等角—上方】，調整凸出厚度，點開更多選項，混合步驟數值可以盡量調低，顯示出的顏色越少越好，做完之后將單個圖形提取出來。

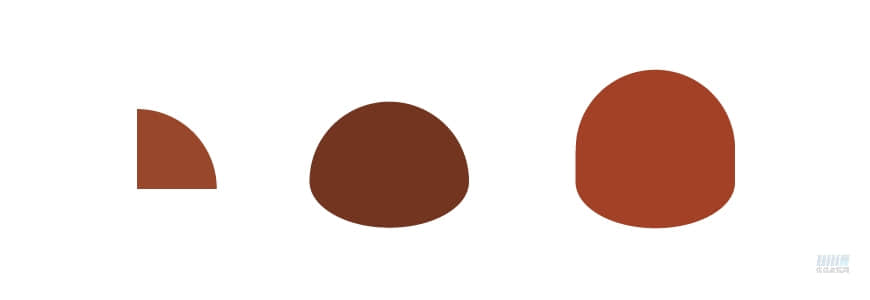

步驟 12

畫一個 1/4 圓，選擇【3D—繞轉】，位置【等角—左方】。與之前畫的圓柱拼起來。

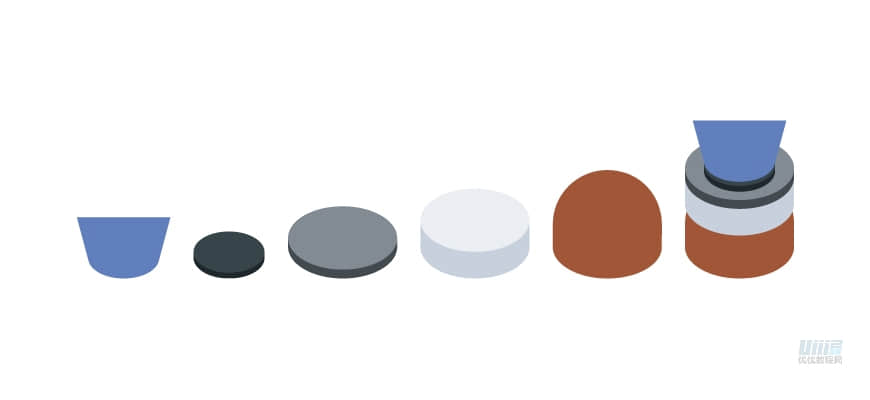

步驟 13

補充墩子的各個結構，將他們依照參考線拼起來。

步驟 14

將畫好的發射塔上下部件依照參考線拼起來。

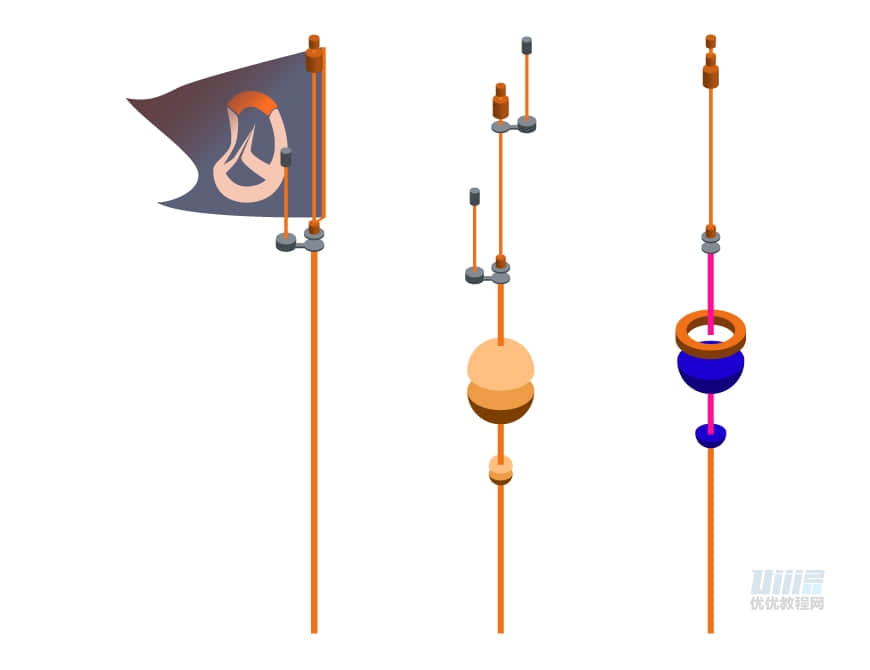

步驟 15

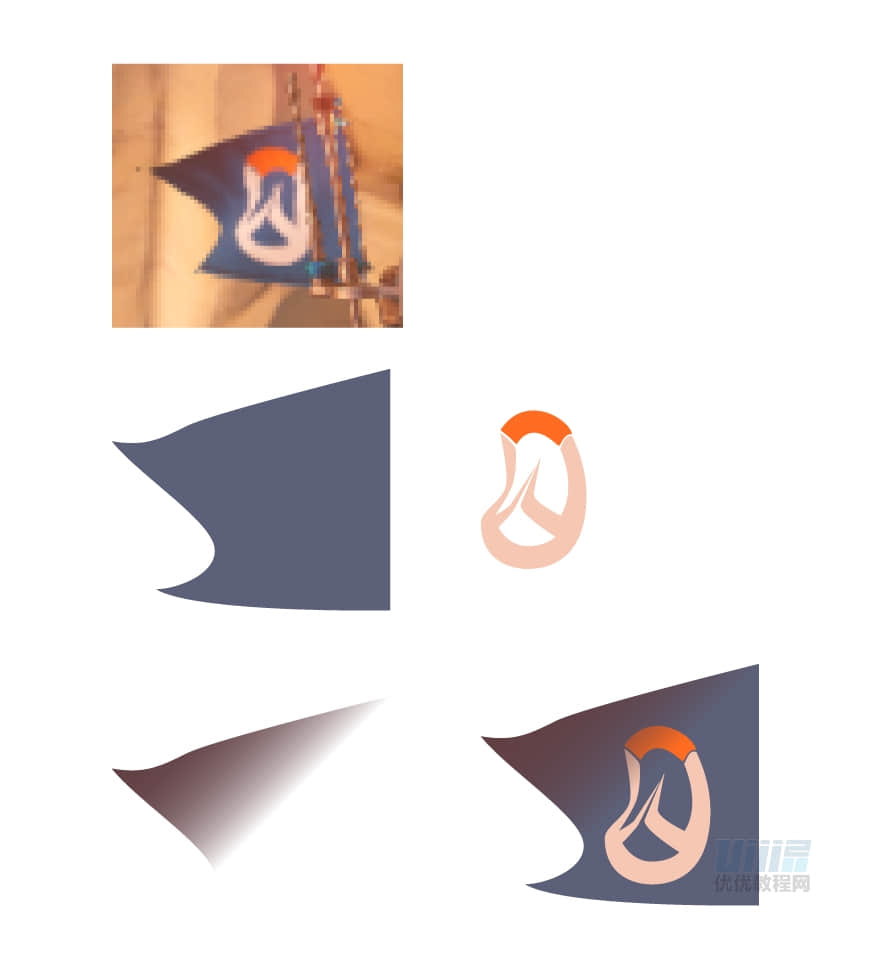

參考原圖的旗子，是一種被風吹的效果， LOGO 也是不規則圖形，左上方的旗子一角遮住了光線，形成了暗部。用鋼筆勾勒出旗子、 LOGO 、陰影的形狀。陰影部分，純色填充改為漸變填充，拉一個深色的漸變，漸變為左上角深色右下角淺色，角度調整要合適。 LOGO 的變形要依據旗子的擺動起伏來畫。

步驟 16

天線部分主要由直線(或矩形)、圓柱體(圓柱體畫法見步驟 11)、半球體(半球體畫法見步驟 12)、圓環(圓環畫法見步驟 17)拼成。依照參考線，注意圖形前后位置順序。

步驟 17

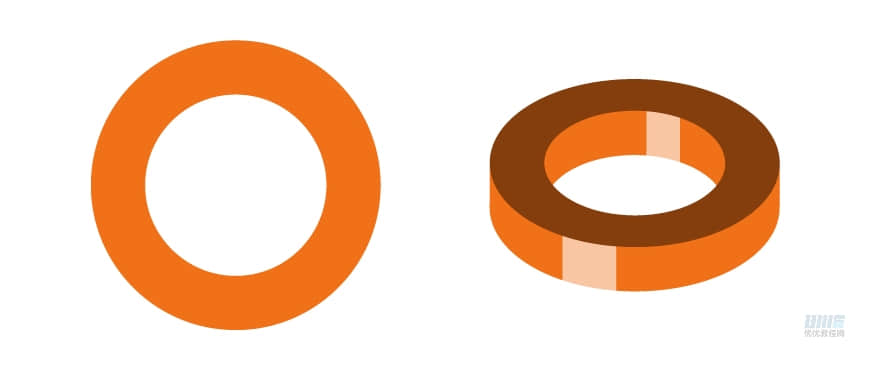

畫圓環時，先畫一個正圓，去掉填充，描邊加粗，選擇【3D—凸出和斜角】，位置選擇【等角—上方】，選擇合適的凸出厚度，減少混合步驟。

步驟 18

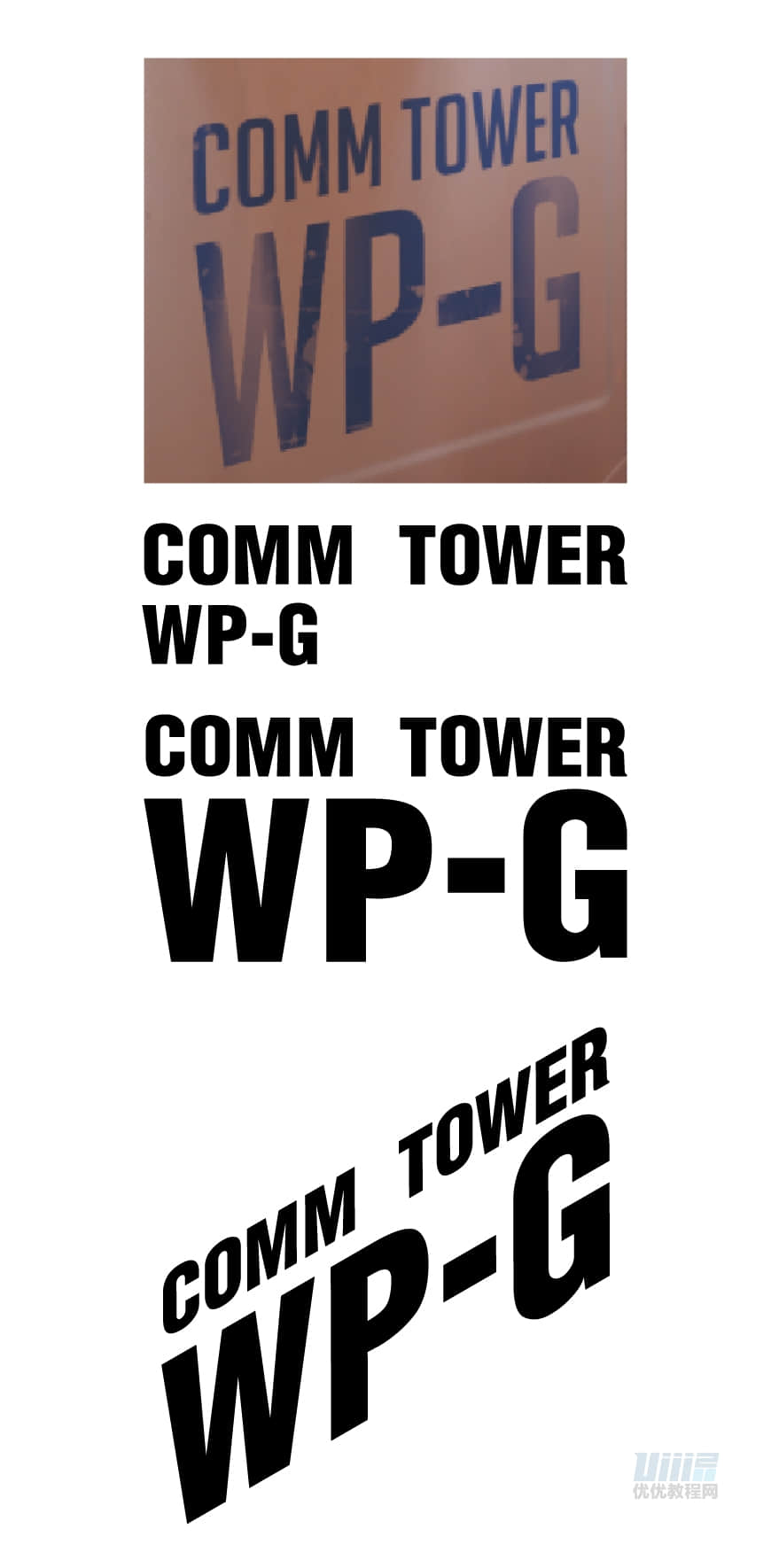

文字部分畫法。依照原圖，輸入文字后，選擇合適的字體，【選擇工具】選中字體，右鍵點擊【創建輪廓】，調整到合適的長寬比。將文字圖形編組，選擇【效果—3D—旋轉】，位置選擇【等角—右方】，取消編組，釋放剪貼蒙版，將圖形提取出來。這里要值得注意的是，3D 效果做的旋轉，放大畫布可以看到不會完全與參考線吻合，可以在【變換】中適當調整角度。

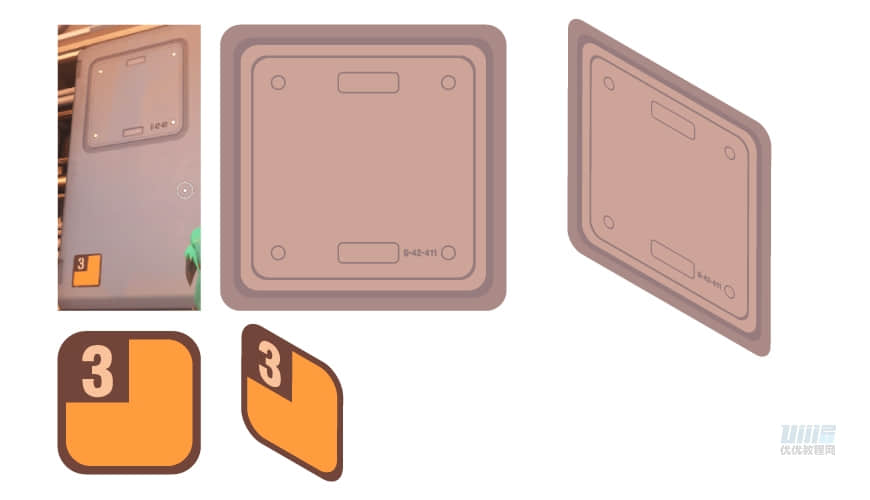

步驟 19

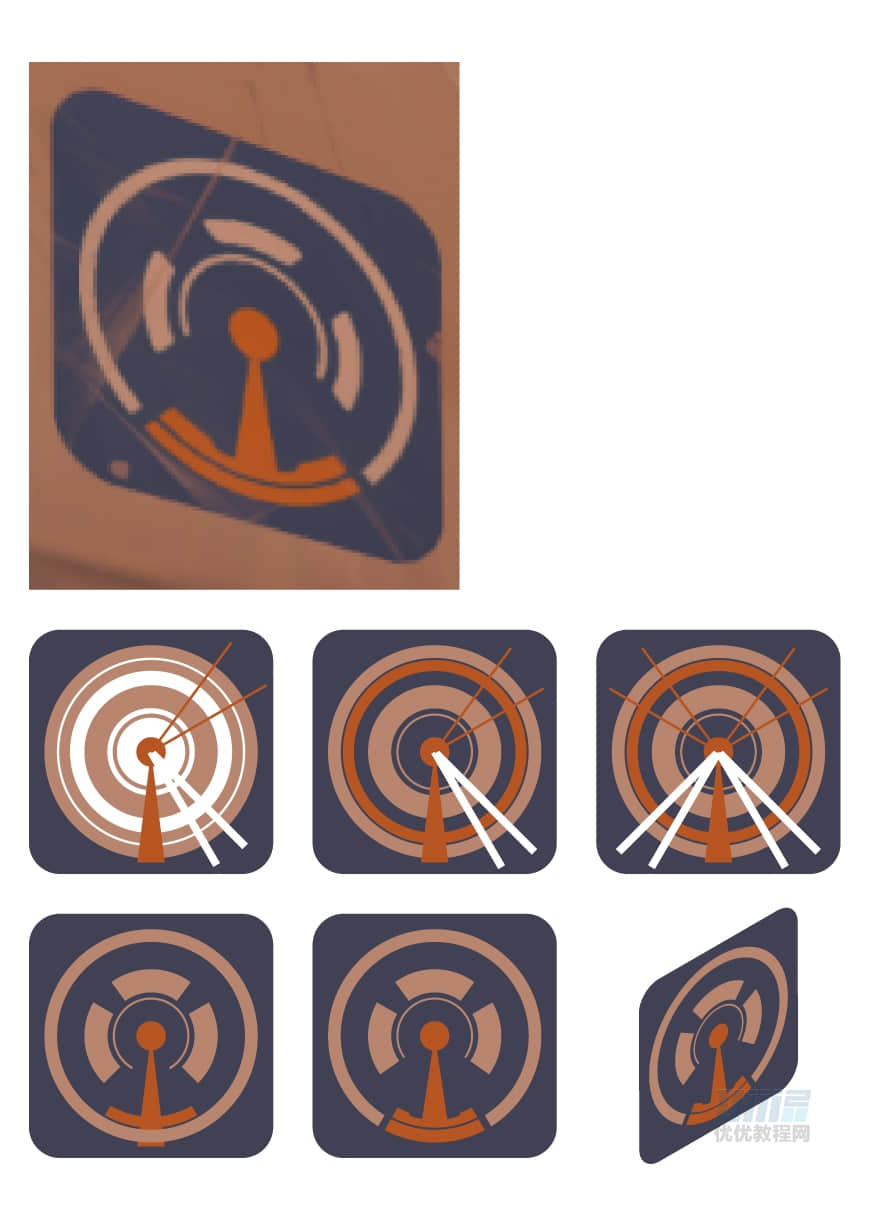

【建筑—左】圖標畫法。參考原圖，除去視覺角度，這是一個正方形和圓形組成的圖案。其中，可以利用【描邊—粗細】、【路徑查找器—差集】、【路徑查找器—分割】、【形狀查找器】、【對稱】、【對齊】等工具來做。在用路徑查找器之后，取消編組，把不需要的圖形刪掉，桔色圓弧部分在做凹槽時，利用【鋼筆】和原圖形來做。平面做完之后全選編組，選擇【3D—旋轉】，設置選項，做出與畫面同步的角度。

步驟 20

【基座】上有兩個圖形，我們可以同樣理解為兩個圖標。注意彼此的大小比例。【基座】上的兩個圖標角度與【建筑—左】不同，要注意。

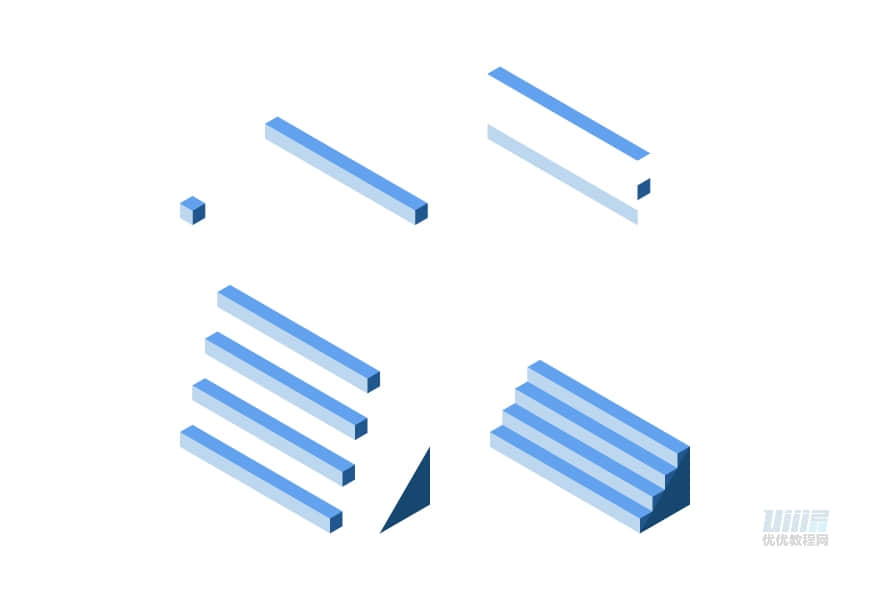

步驟 21

畫【基座】上的樓梯是，先將樓梯分解為若干個長方體加一個三角形來畫。長方體由單個的正方體，通過【直接選擇工具】，選擇對應的錨點，拖動到對應的角度，來完成。

步驟 22

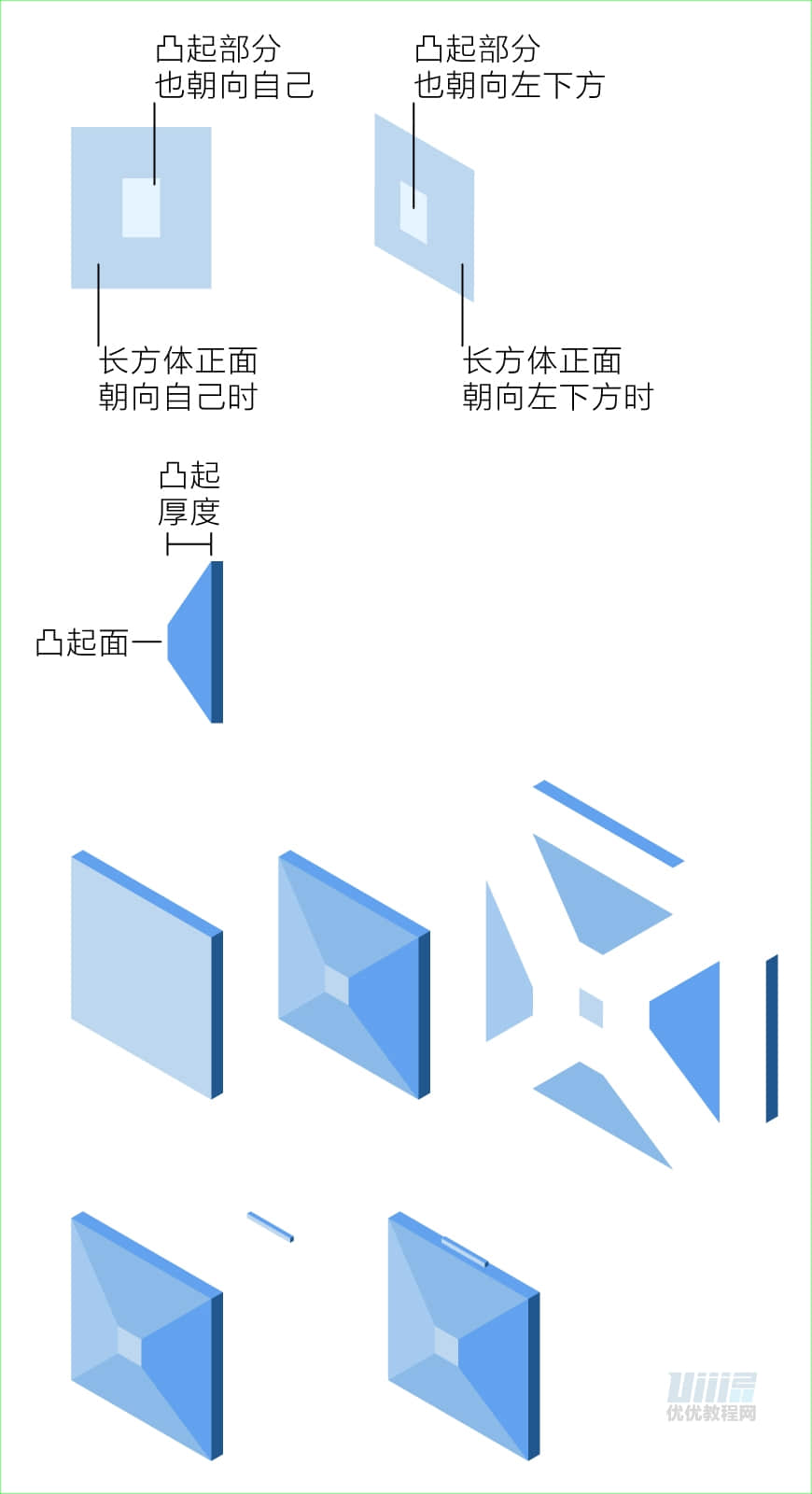

在畫【基座】的墻面裝飾時，先將其理解成一個扁平的長方體，再在最大的一個面上做凹凸效果。若長方體面向自己時，凸起朝向也面向自己。所以長方體朝向在左下方時，凸起部分也朝向左下方。同時注意，從側面看時，凸起部分是具有厚度的。在改變該結構的朝向時，也要注意凸起的5個面的角度。最后根據光線安排明暗關系。并加上小長方體。

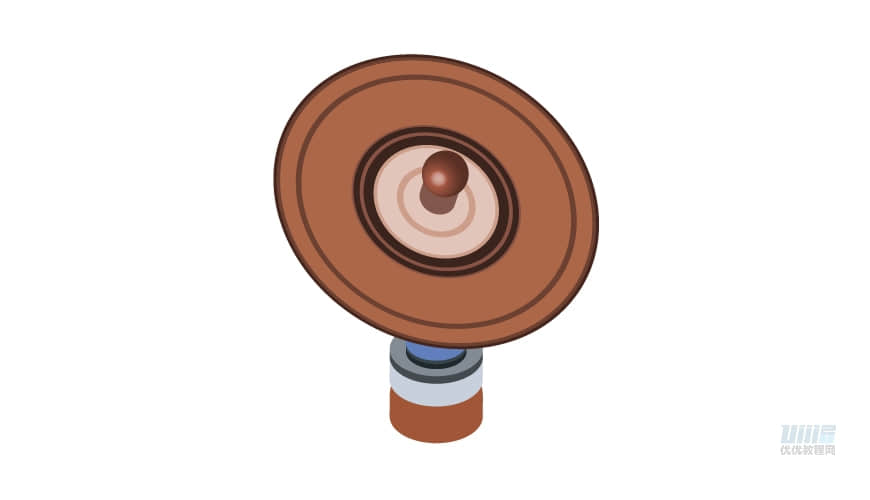

步驟 23

信號發射器大體由【鋼筆】依據參考線來畫。涉及到圓形的部分可以用【3D】來畫。注意各個體塊的受光情況。
