一、中國聯通標志設計

本案例主要利用【基本繪圖】工具的使用，結合對象的造形命令，并輔助以“貼齊對象”按鈕，完成制作出“中國聯通標志”的設計，其最終效果圖如圖1-1所示。

圖1-1 中國聯通標志

解題思路：

(1)執行【文件】→【新建】菜單命令，新建一個圖形文件。

(2)單擊工具箱中的【矩形】工具按鈕，在繪圖窗口中按住左鍵拖曳鼠標繪制矩形圖形，尺寸為“長：90mm，寬：15mm”，繪制的矩形圖形如圖1-2所示。

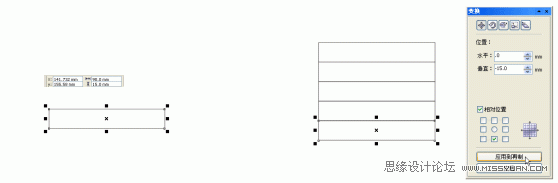

圖1-2 繪制的矩形 圖1-3 執行再制命令后效果

(3選取菜單中的【排列】/【變換】/【位置】命令，彈出變換位置對話框，設置選項及參數如圖1-3右所示，效果如圖1-3左所示。

(4)單擊工具箱中的【挑選】工具按鈕，間隔刪除兩個矩形對象，效果如圖1-4所示。

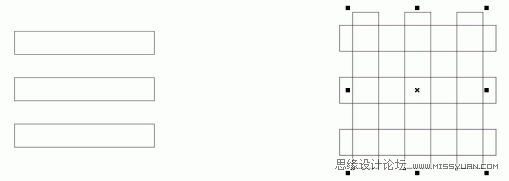

圖1-4 執行“刪除”操作 圖1-5 變換位置后的圖形效果

(5)框選三個矩形對象，然后按住小鍵盤“+”鍵，在原位置復制一份，然后旋轉角度為“90”，效果如圖1-5所示。

(6)單擊工具箱中的【橢圓形】工具按鈕，在屬性欄中設計圓直徑尺寸為“45mm”，如圖1-6所示，然后在原位置復制圓，并修改中心對稱圓直徑尺寸為“15mm”，如圖1-7所示。

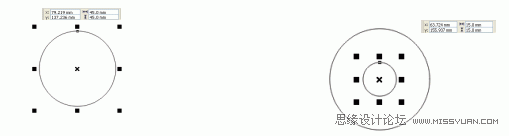

圖1-6 繪制圓形對象 圖1-7 繪制中心對稱圓形

(7)分別選取兩個圓形對象，然后分別單擊屬性欄中的“弧形”按鈕，設置選項參數，效果如圖1-8所示。

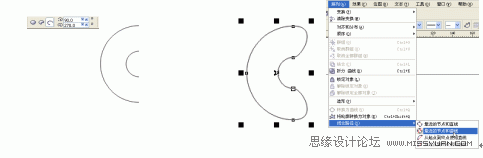

圖1-8 弧形效果 圖1-9 閉合路徑

(8)同時選取兩個弧形對象，按住屬性欄中的“焊接”按鈕，然后執行【排列】/【閉合路徑】/【最近的節點和曲線】，效果如圖1-9所示。

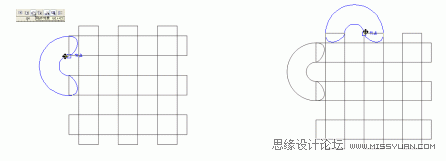

圖1-10 圖形放置的位置 圖1-11 復制圖形放置的位置

(9)單擊屬性欄中的【貼齊對象】按鈕，拖動半圓弧圖形，貼齊矩形對象，操作按照如圖1-10所示。

(10)同理，復制半圓弧圖形對象，旋轉角度為“-90”，然后貼齊矩形對象，操作按照如圖1-11所示。

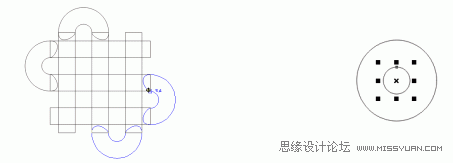

圖1-12 圖形放置的位置 圖1-13 繪制對稱圓效果

(11)同理，復制并貼齊對象，調整效果如圖1-12所示。

(12)單擊工具箱中的【橢圓形】工具按鈕，在屬性欄中設計圓形直徑尺寸為“45mm”，然后在原位置復制圓，并修改中心對稱圓直徑尺寸為“15mm”，效果如圖1-13所示。

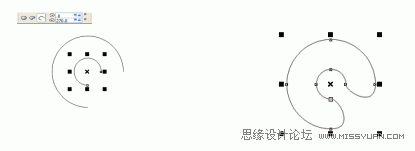

圖1-14 調節圓弧的參數 圖1-15 閉合3/4圓弧圖形
