鏡面的反射渲染，可能有很多會員還沒有掌握技巧，本文談談此問題。

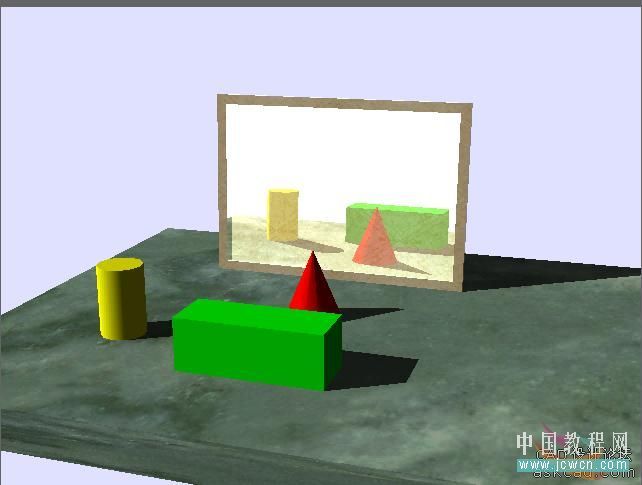

tommi 網友昨天求助說：“我的怎么就調整不好呢”？他渲染的效果如圖1所示：

附圖1：tommi 網友渲染的彩圖

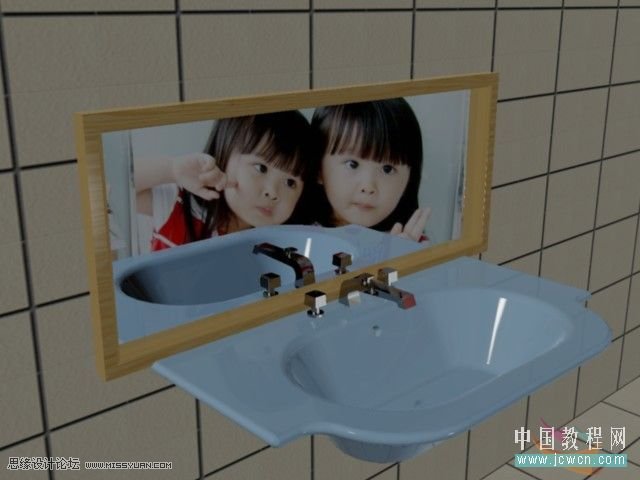

我幫他修改了材質及其參數，渲染如圖2所示。
附圖2：筆者就tommi的模型渲染的效果圖

為幫助新手學習鏡面的反射渲染技巧，現談談我的體會。

　　一般說來在CAD2007以上版本中，要使對象鏡像反射到某個面上，需在那個面創建“面域”（如這里的鏡屏）另附材質，“類型”中選擇“真實金屬”，樣板取“鏡像”，顏色取白底色或隨對象，這樣就可得到鏡面鏡像對象的效果。

　　當然，在材質類型中選擇“高級”，反射值為100或稍低，也可達到反射效果，然而，漫射將影響鏡屏的底色，一般應以黑色為宜，不要“隨對象”，否則，鏡屏底色就是對象的顏色；高光宜白色不要黑色（黑色鏡屏就是一團黑了），也可“隨對象”；環境光是否“隨對象”都無影響，這樣也就可渲染出鏡像反射的效果來。

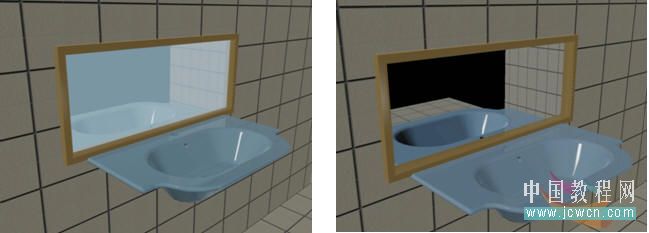

　　如果鏡屏的材質選擇的是淺色，則宜在“紋理貼圖”中調用與實體顏色相近的淺色圖片。本例的面盆是青色，調用鏡面材質的圖片為淺綠色粹花玻璃，反射的面盆側墻與原圖反白，而不是對象的原圖顏色，渲染圖附圖3右圖所示。而附圖3左圖則是沒有用紋理貼圖的效果。

附圖3：鏡面反射的面盆效果圖

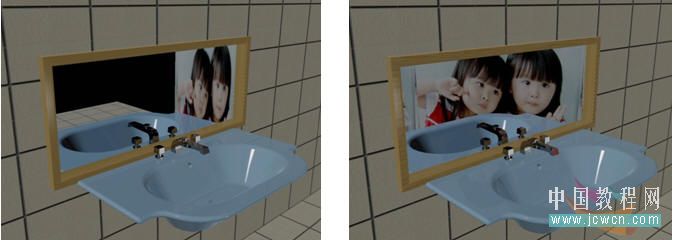

其實這種“鏡像”是反射與折射的功能，它能將鏡屏下的面盆、地面反射到鏡屏中，鏡屏對面的墻上圖片一般是反射不到鏡屏的，只能折射側面墻的圖像（如圖4左圖所示）。如果要將另一面墻上的圖像完全折射到鏡屏中，那么就需要將側面的墻旋轉一個角度（如45度），并將側面的墻再拉長一些，然后調整圖位到適當位置方可（如圖4左邊彩圖所示）。在本圖的投影狀態下，如果在對面或左側面設置墻是不能折射的。

附圖4：鏡面反射面盆和側墻上圖片的效果圖

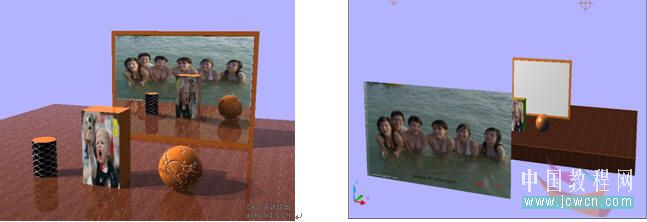

如果要將對面的圖片反射到到鏡屏中來，那么就要在對面創建一個面域并貼上圖片，向左邊（或右邊）稍微移動一定距離，這樣也是可以達到反射到鏡屏里來的效果。（如圖5左邊彩圖所示，而右邊圖像則是附材質后的真實視圖。

附圖5：鏡面反射面盆和側墻上圖片的效果圖2

現將兩個鏡面反射的整體效果圖列下：

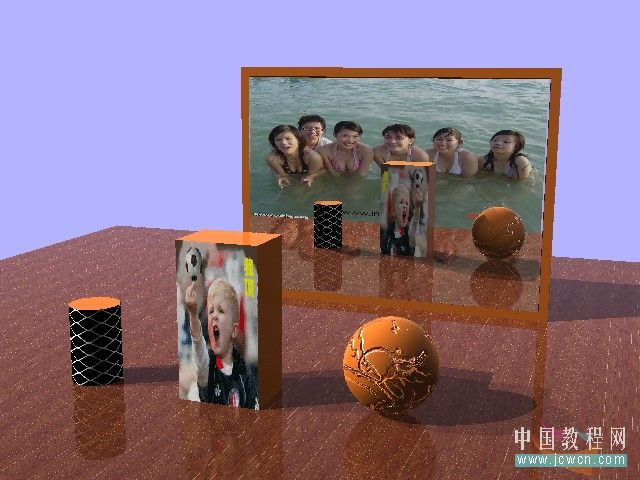

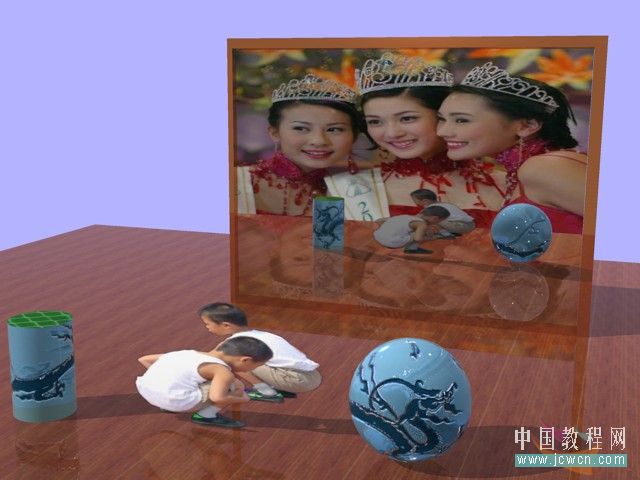

附圖6：鏡面反射的整體效果圖

注釋：前圖鏡屏中的美女和后圖鏡屏中的女孩，并非“貼圖”渲染，而是對面和側面墻體的圖片反射所致。
