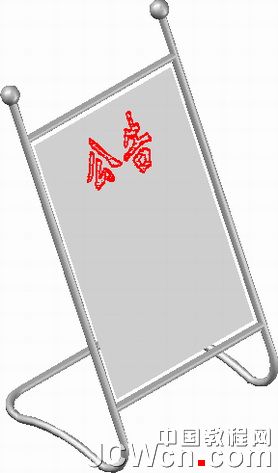

先來看看最終效果：

本題用的主要方法：

1、應用“拉伸”命令的“路徑”選項;

2、靈活設置UCS。

3、應用視圖轉換。

下面，是本習題的詳細繪圖步驟講解。

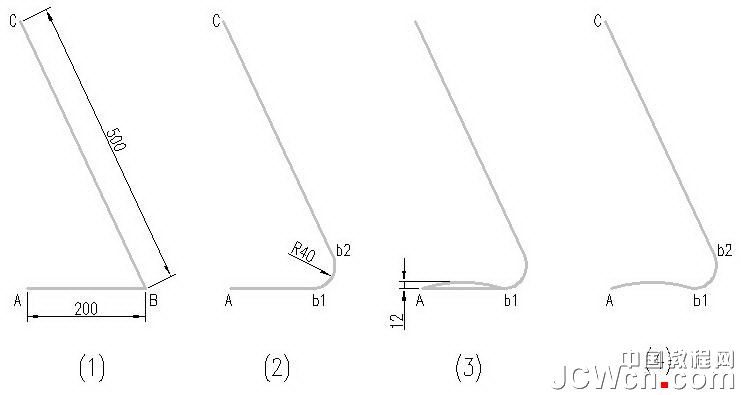

1、首先，繪制側面框架一。

(1)繪制框架的輪廓線。利用“PL”或“L”命令繪制輪廓線，兩條線夾角可控制在65度。

(2)圓角連接框架。利用“F”命令，圓角兩對象。

(3)在A和b1點兩點之間作一圓弧，圓弧高度可如圖所示。

(4)刪掉下方的橫線Ab1。

接下來，利用多段線的合并命令將以上對象合并為一個整體。



2、繪制另一側的框架及底部框架。

(1)設置視圖。單擊“視圖”工具欄的“東南等軸測”按鈕，將視點設置為“東南等軸測”。

繞X軸旋轉當前UCS，旋轉角度為-90度。

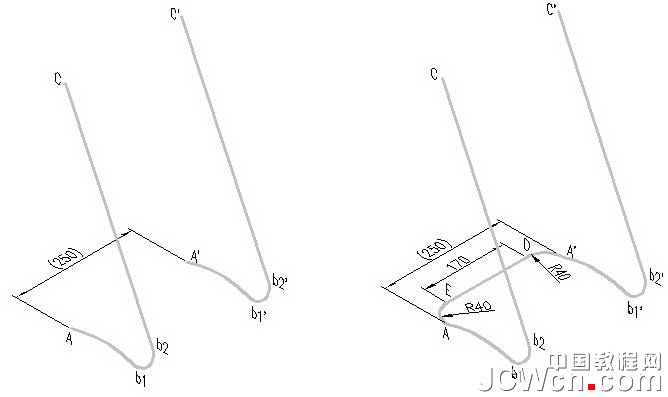

(2)復制框架1，距離為250，得到框架2。效果如上圖左所示。

(3)利用“PL”命令按圖示尺寸繪制底部框架。

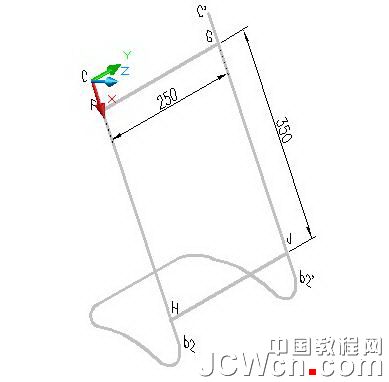

3、繪制上下部框架。

先設置視圖。單擊“視圖”工具欄的“三點”按鈕。單擊點C指定坐標新原點，單擊點b2指定X軸正向，單擊點C’指定Y軸正向。

啟用“直線”命令，指定點F的坐標50,0,0，輸入距離250，得到直線FG。

同理，得到直線HJ。

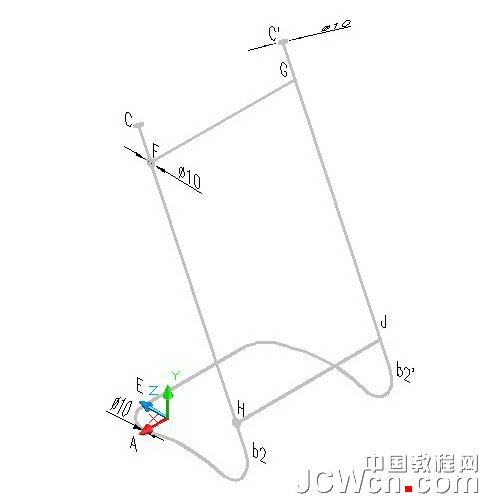

4、繪制拉伸圓。

繪制頂部的拉伸圓。

先設置視圖。單擊“UCS”工具欄的“Y”按鈕，指定旋轉角度為-90。

啟用“圓”命令，作圓心在C點，圓半徑為5的圓。

同理，在C’點也作一等半徑圓。



繪制公告牌橫桿的拉伸圓。

旋轉視圖到當前作圖面上。單擊“UCS”工具欄的“X”按鈕，指定旋轉角度為90。

啟用“圓”命令，繪制橫桿的兩個拉伸圓。



繪制底部支架的拉伸圓。

啟用“三點”設置視圖命令，指定新原點為R40圓弧圓心，指定點A為X軸正向，指定點E為Y軸正向。

單擊“UCS”工具欄的“X”按鈕，繞X軸旋轉當前UCS，旋轉角度為 -90。

用“圓”命令畫底部支架的拉伸圓。

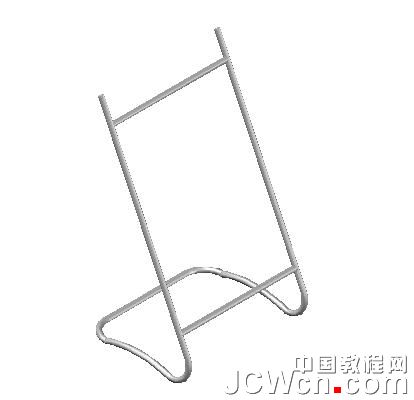

5、拉伸實體對象。

啟用“拉伸”命令， _EXTRUDE↙(或單擊“實體”工具欄的“拉伸”按鈕)，選擇上支架的Φ10圓為拉伸對象，選擇“路徑(P)”選項，單擊直線FG。

重復此操作，依次拉伸所有框架。

單擊菜單“視圖(V)”→“著色(S)”→“體著色(G)”。

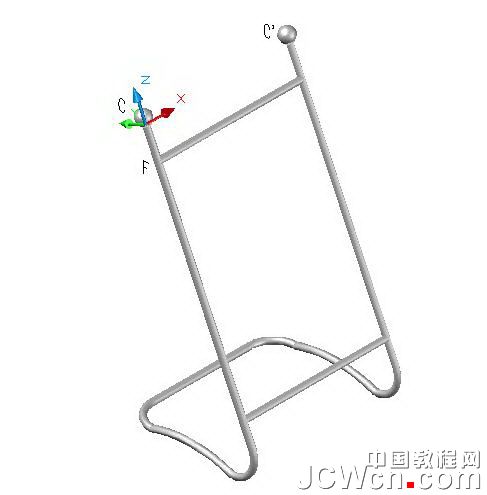

6、繪制頂部小球。

先設置視圖。

啟用“三點”設置視圖命令，單擊C點為坐標原點，單擊點C’為X軸正向，單擊點F為Y軸正向。

繞X軸旋轉當前UCS，旋轉角度為90。

繪制小球。

啟用“球體”命令。球心坐標為0,0,10，球體半徑為12。

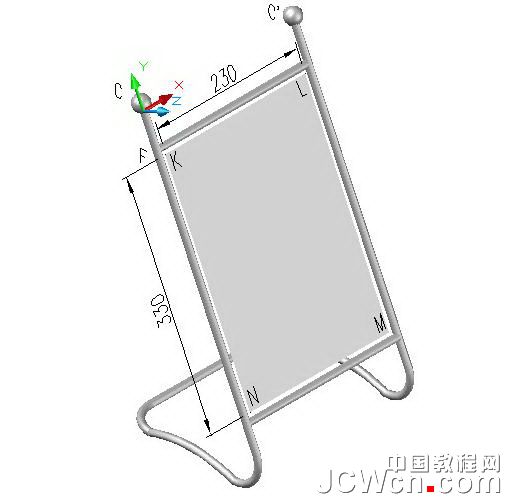

7、繪制公告板。

單擊“UCS”工具欄的“X”按鈕，繞X軸旋轉當前UCS，指定旋轉角度為90。



啟用命令三維面“ _3DFACE”，利用“捕捉自”，from 基點: (單擊點F)<偏移>: @10,-10，指定第一點K，(光標移向Y的負方向)230↙，輸入距離指定第二點L， (光標向X方向移)330↙，輸入距離指定第三點M， (光標向Y的負方向移)230↙，輸入距離指定第四點N。



得到三維面KLMN。

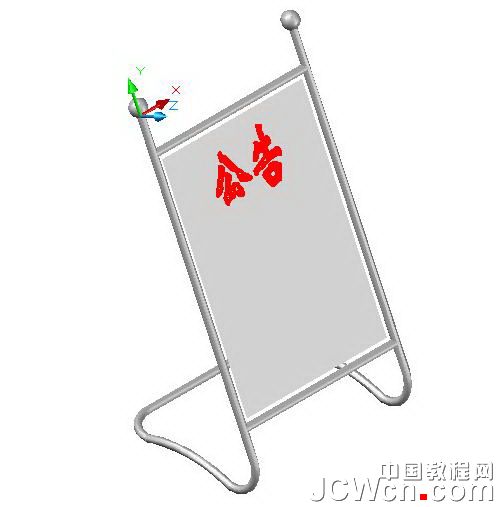

8、書寫文本。

設置文字樣式。在“文字樣式”對話框，取消“使用大字體(U)”，在“字體名(F)”下拉列表框中選擇“TT華文新魏”。

利用單行文字，利用對象追蹤確定文字中心位置，書寫文字“公告”，字高建議為60。

單擊“繪圖次序”工具欄的“置于對象之上”按鈕，選擇“公告”文本，指定面板為對照對象，按Enter鍵結束命令。

9、合并全部對象。

利用命令: _UNION合并全部實體對象。

全部操作完成。
