【AutoCAD三維建模 02 】—拉升、復制移動

【三維練習題02】

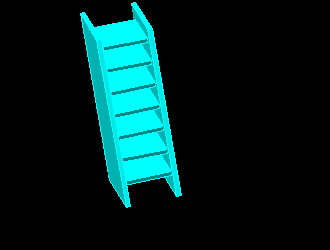

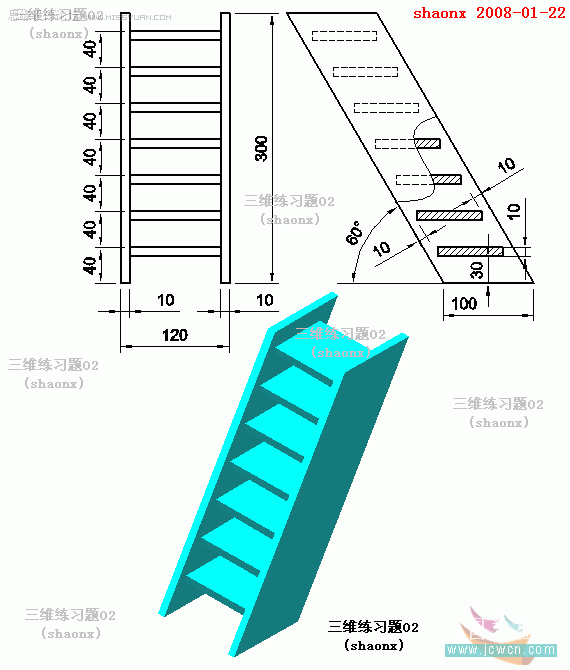

本題要畫的是一個小木梯，大家做題時，不要計較圖中尺寸與實際生活中的實物有何差別等，主要是要學習繪圖的步驟。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

進入論壇討論: http://www.missyuan.com/viewthread.php?tid=418220

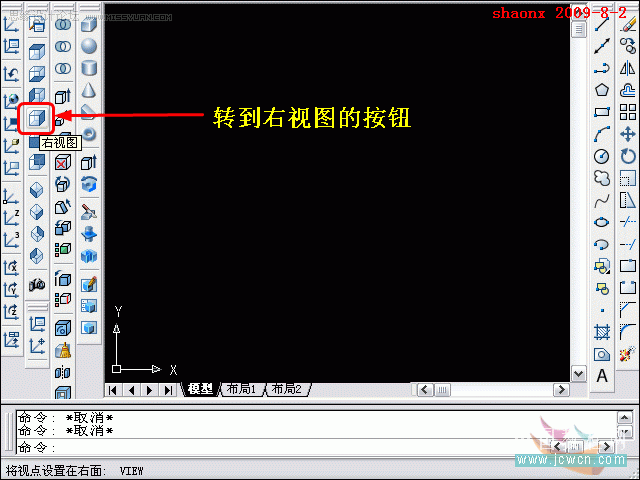

1、為了最終圖形的樣子以及繪制過程的方便，本題我們從右視圖開始。打開CAD后，點擊“右視圖”按鈕，進入到右視圖界面。

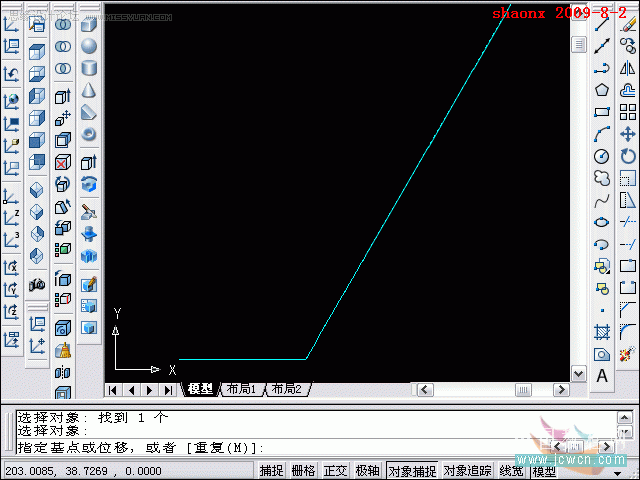

2、畫一長100的水平底邊和夾角為60度的斜線，斜線長度未知，可畫稍長點，如400。

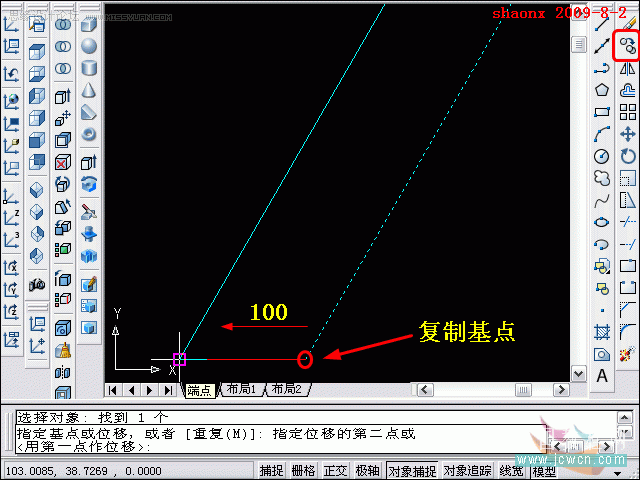

3、將斜線往左水平復制，距離為100，如下圖所示。
