本例為AutoCAD三維建模系列教程，在本CAD三維建模教程中我們將學習在實體上做通底抽殼，追蹤定位角點續(xù)畫長方體，利用UCS原點定位角點畫長方體，希望能給對AutoCAD三維制作感興趣的朋友帶來幫助~~

【AutoCAD三維建模12 】—抽殼、追蹤定位、幾種UCS應用

本題主要是介紹：

1、在實體上做通底抽殼。

2、追蹤定位角點續(xù)畫長方體。

3、利用UCS原點定位角點畫長方體。

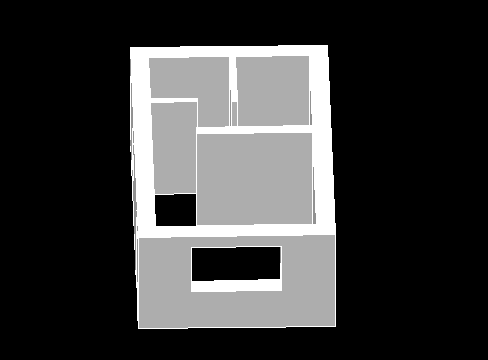

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

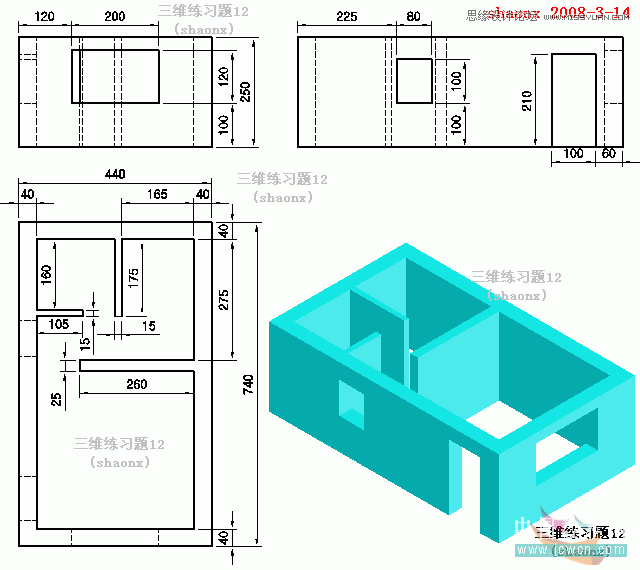

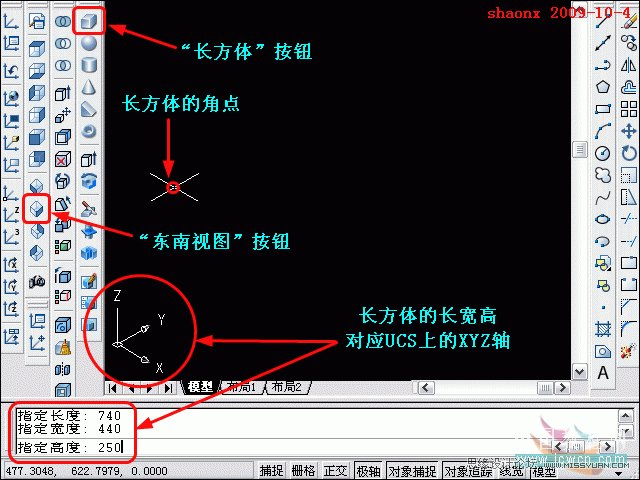

1、打開CAD，點擊“東南視圖”按鈕。進入到東南視圖界面。

選擇點擊“長方體”按鈕，畫一長方體，在界面里指定長方體的角點，根據UCS坐標中XYZ軸的方向，依次輸入要畫的

長方體的長寬高，如下圖。

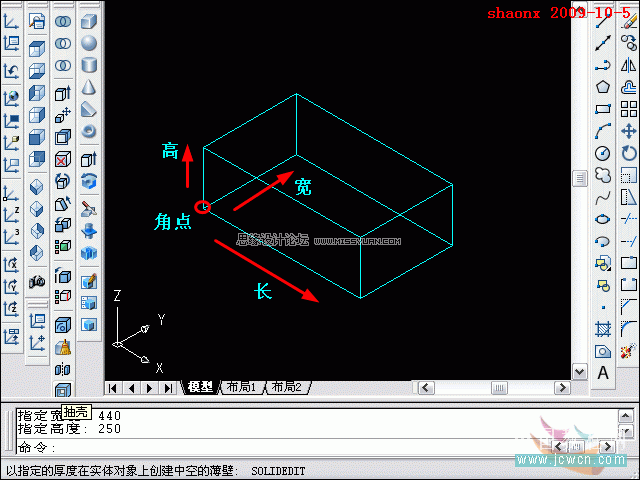

2、畫好的長方體如下圖，注意長方體角點與長寬高的位置。

3、接下來，對三維實體做抽殼操作。

點擊“抽殼”按鈕，選擇三維實體。

4、本教程是第一次講解“抽殼”命令，因此，介紹的稍微詳細點。

執(zhí)行抽殼命令，選擇實體后，接下來的操作，就是要選擇從那個面抽殼，本題是練習上下兩個面抽殼，所以，稍微有點難度。

先點擊上面這個面，此面在可視范圍，容易操作，只要在上面這個面的范圍內任點擊一下即可(不要點到其他線條)。

5、下面這幾步是本題的關鍵，也是難點，大家要仔細操作。

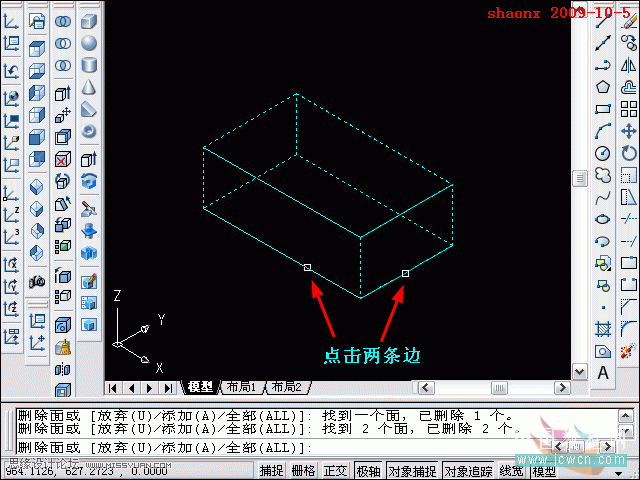

由于下面這個面在不可視范圍，因此，我們先點擊選擇相關的兩條邊，如下圖。
