中望軟件CAD發布了最新版本中望CAD2012，從以往的經驗來看，中望CAD的每一個年度版本都會給人一些驚喜。試用了中望CAD2012之后發現，這一個版本無論是從功能上還是性能上都更加完善和深入，在2011版的基礎上進行了卓有成效的改進和性能優化工作，并新增了多項滿足行業需求的獨特功能。下面就與大家做一個簡單的分享。

中望CAD2012新增了圖庫管理、繪圖功能等非常實用的新功能，在功能和性能上也都有比較大的提升，接下來我就與大家一一介紹一下：

圖庫功能

l 綜合眾多行業的基本圖塊管理需求，中望CAD2012新增了一項“圖庫”管理功能(圖一)：

- 圖庫分類可視化管理

- 圖塊增加\刪減

- 圖塊調用

- 圖塊放大預覽

(圖一)

新增繪圖功能

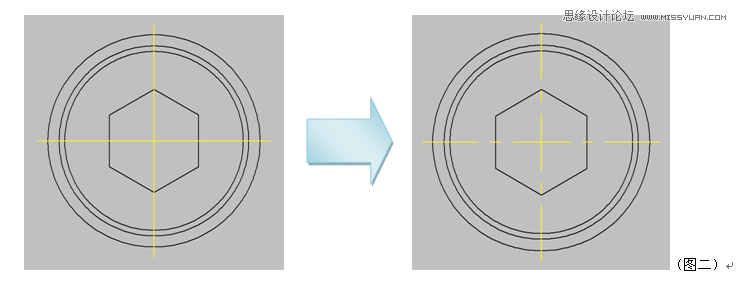

l 自動調整線型比例：能夠根據當前視圖狀態自動調整虛線線型比例，使得線型清晰可辨，更可以在適當?shù)谋壤�范圍�?nèi)進行調整(圖二)。

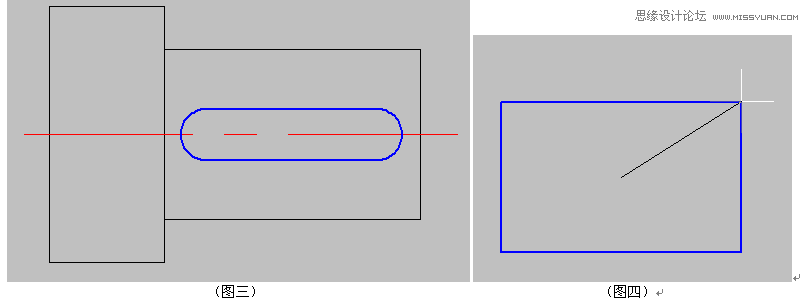

l 繪制槽形：通過指定兩個圓心點及圓角半徑快速繪制出槽形圖形(圖三)。

l 定中心點繪矩形：指定矩形的中心點及到頂角的距離繪制矩形(圖四)。

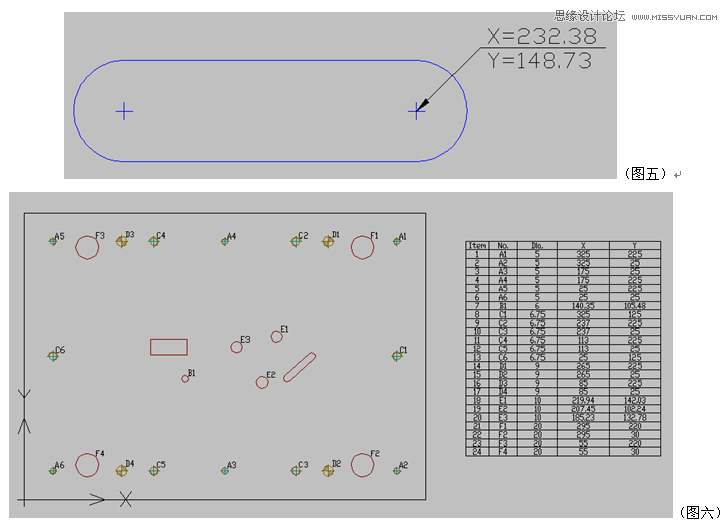

l 引線標注X，Y坐標：可以標注出同時具有X、Y坐標的引線標注(圖五)。

l 圓坐標列表：在所選擇的區域內智能篩選出圓對象，實現根據圓半徑定義名稱分類，并生成對應直徑及坐標的數據列表(圖六)。

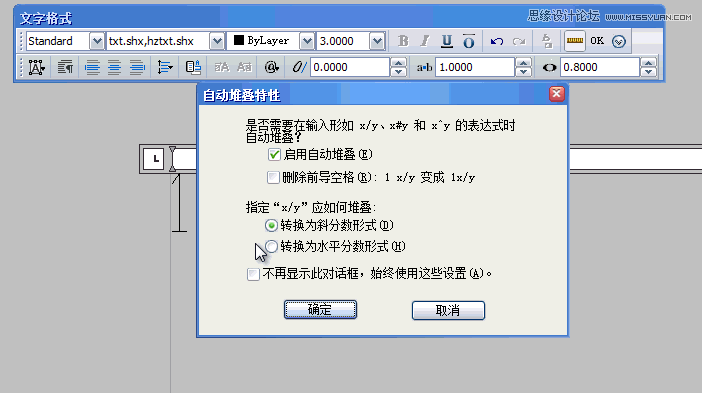

多行文字自動堆疊：當輸入形如1/3、1#3或1^3的數字文本時，可以自動設置分數線樣式和刪除空格等堆疊特性(圖七)。

(圖七)

功能及性能改進

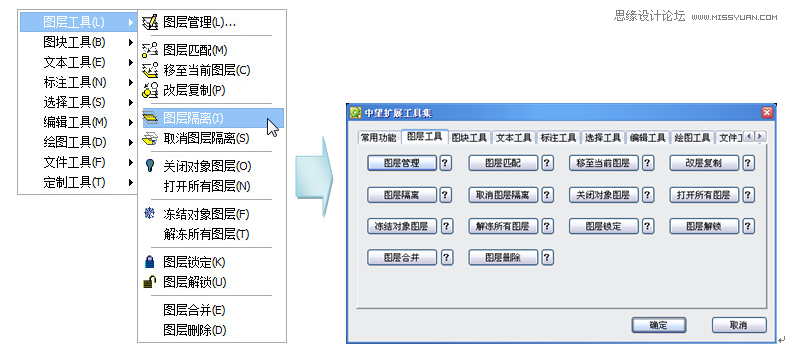

l 擴展工具集：ET擴展工具由原先的菜單形式變更為對話框形式，可以針對每一項功能查看其使用說明(圖八)。

(圖八)

l 提升復制、粘貼、鏡像、offset、屬性匹配、拉伸、旋轉縮放等操作時的大數據量批處理能力。

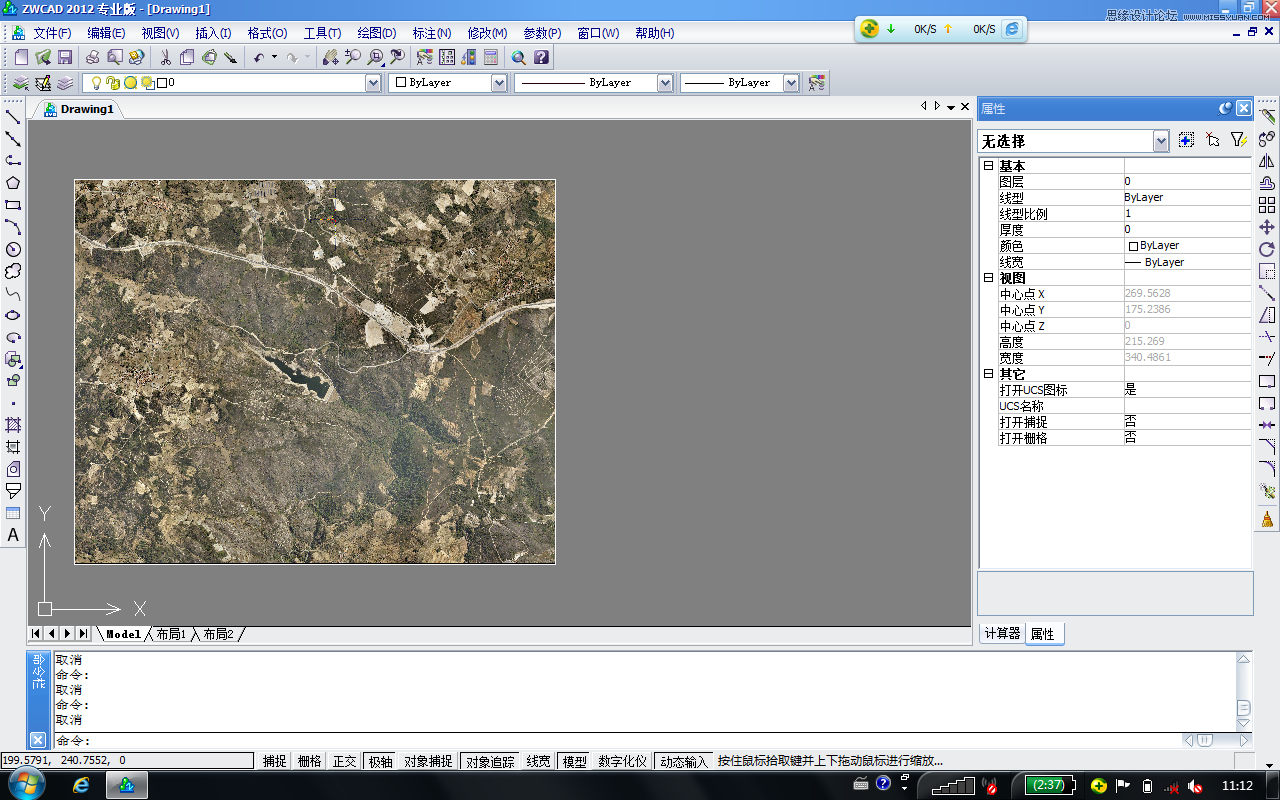

l 新增支持插入ECW格式圖片(圖九)。

(圖九)

l 提升圖塊的編輯操作靈活性，能夠?qū)�塊中圖元進行剪切或者以塊中圖元作為延伸和剪切邊界。

l 參數化：修正參數化約束關聯在copy、mirror操作后的異常狀況。

完善中望CAD獨有的sxf輸出功能，增強了對異常圖紙的
