10、以中心線環形陣列16個 11、差集。完成第一面的切割 12、以A、B、3做成三角面 13、拉伸;傾斜角(T):315;拉伸的高度:2 14、以中心線環形陣列16個 15、差集。完成第二面的切割 16、以5、7、8做成三角面 17、以三

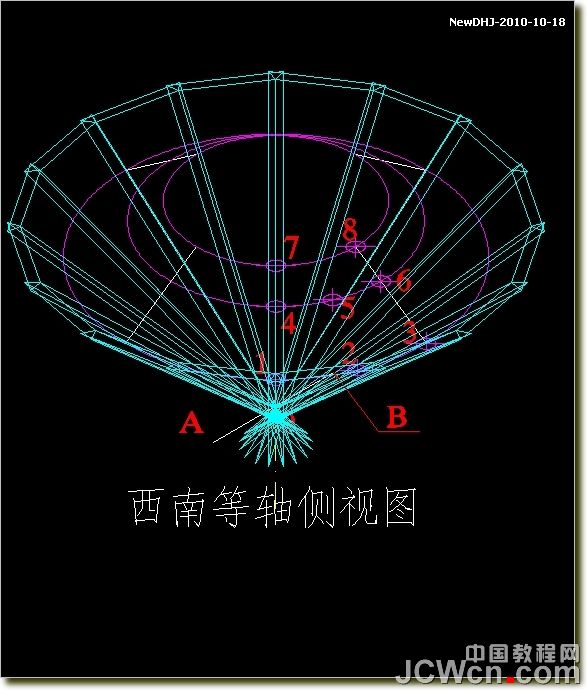

10、以中心線環形陣列16個

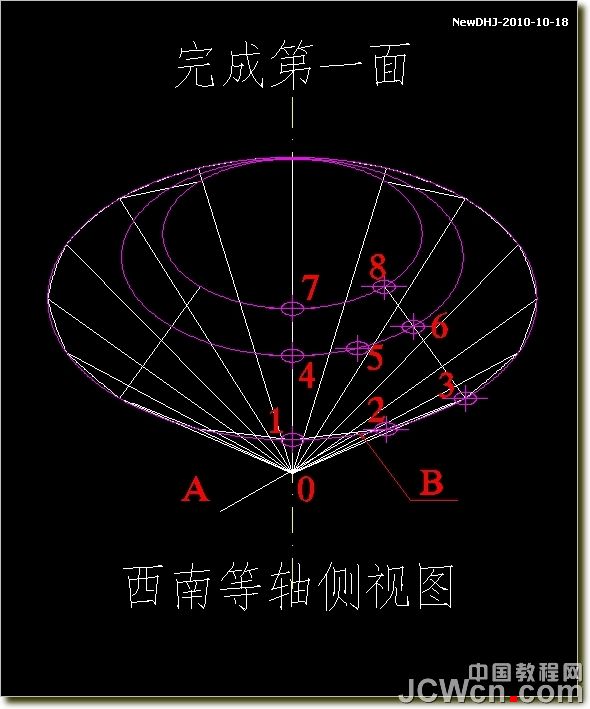

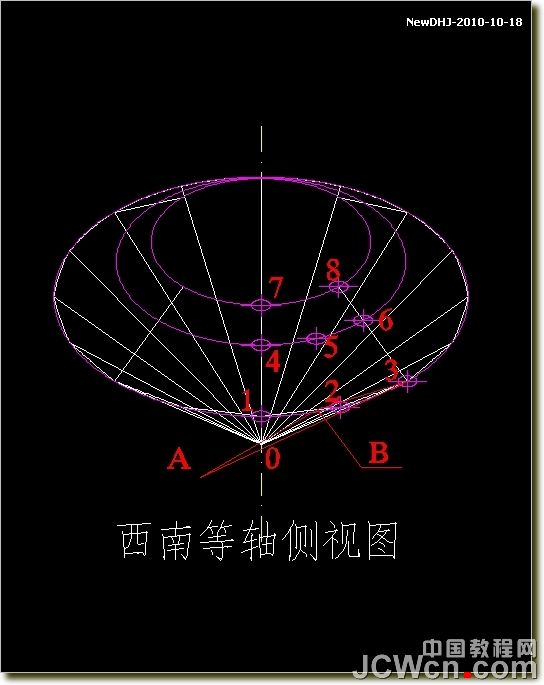

11、差集。完成第一面的切割

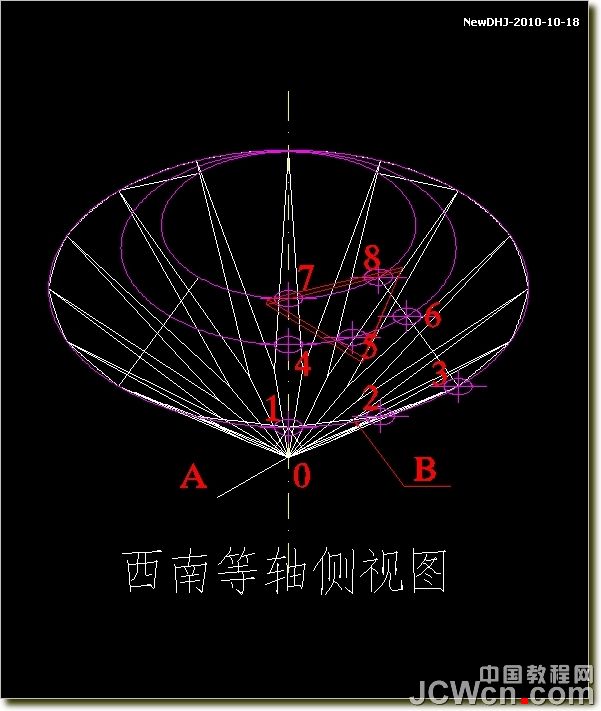

12、以A、B、3做成三角面

13、拉伸;傾斜角(T):315;拉伸的高度:2

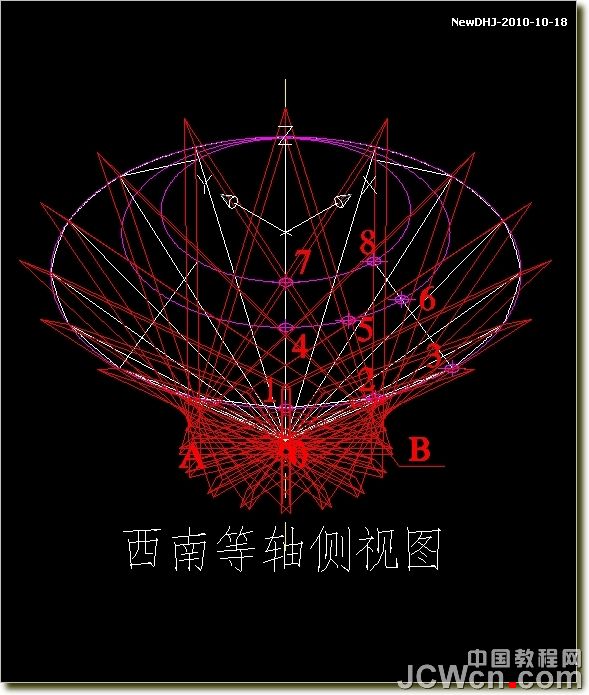

14、以中心線環形陣列16個

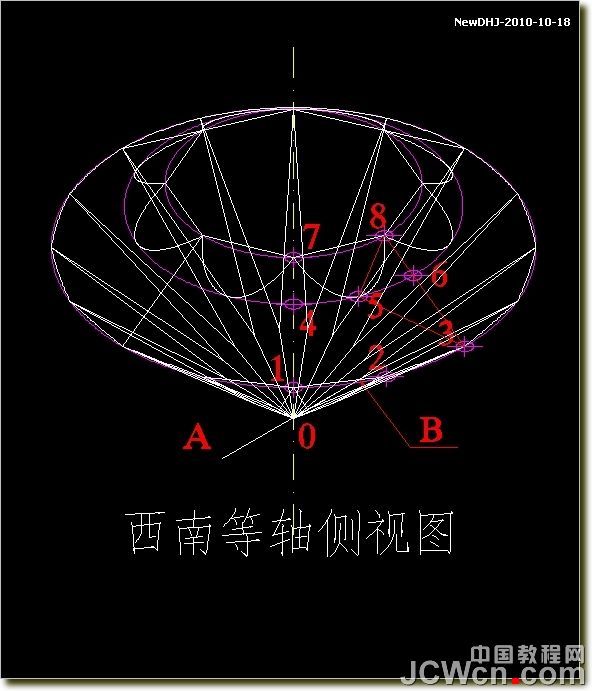

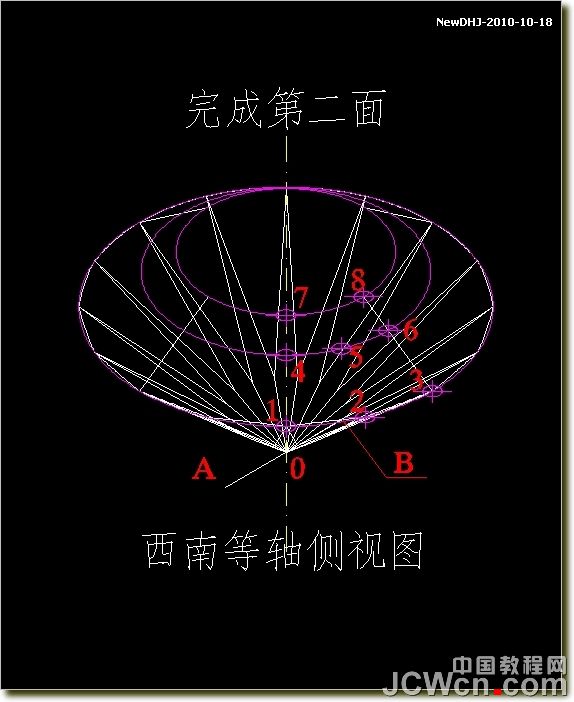

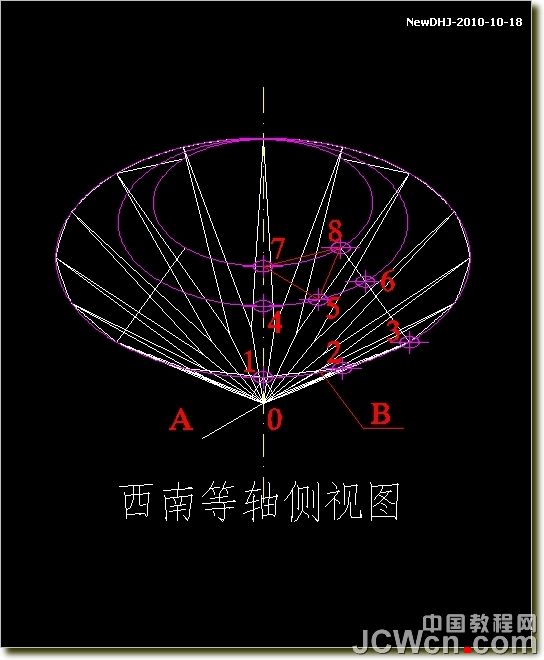

15、差集。完成第二面的切割

16、以5、7、8做成三角面

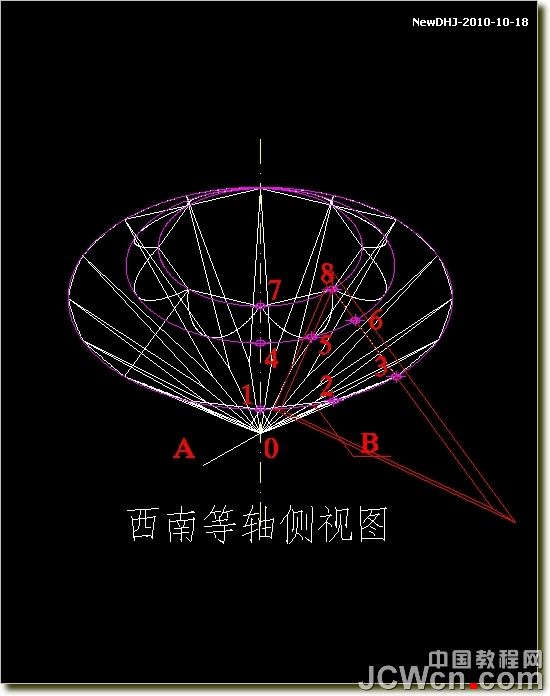

17、以三角面上邊中點為基點縮放1.2;拉伸2

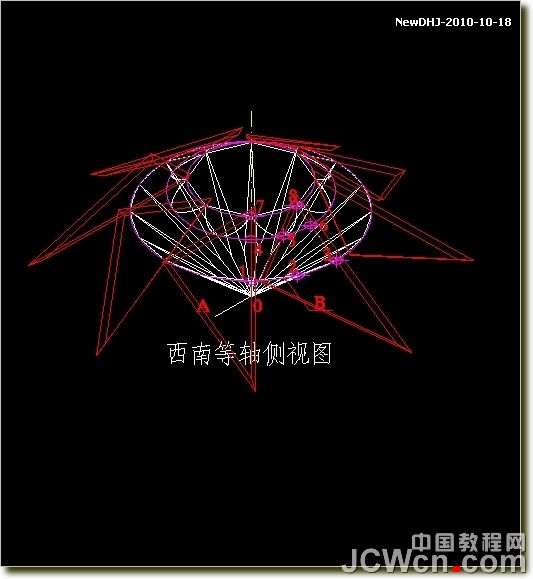

18、以中心線環形陣列8個

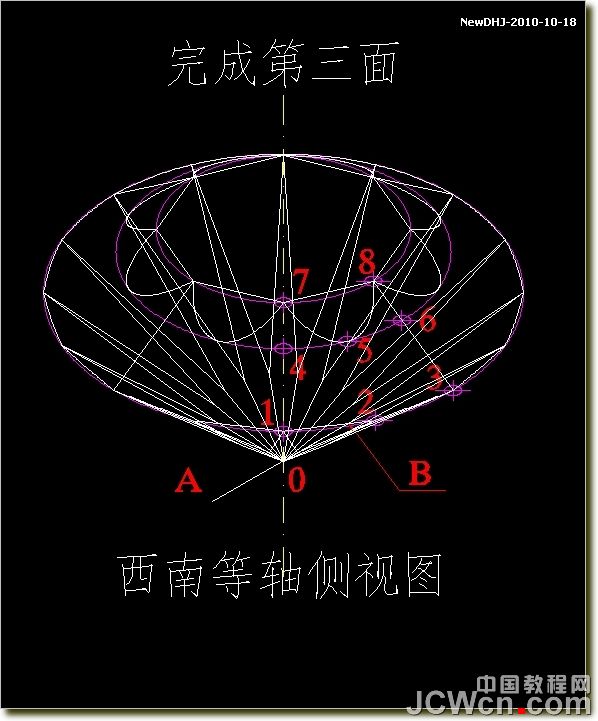

19、差集。完成第三面的切割

20、以8、5、3做成三角面

21、以“8”點位基點縮放2.2倍;拉伸;傾斜角(T):315;拉伸的高度:2

22、以中心線環形陣列8個

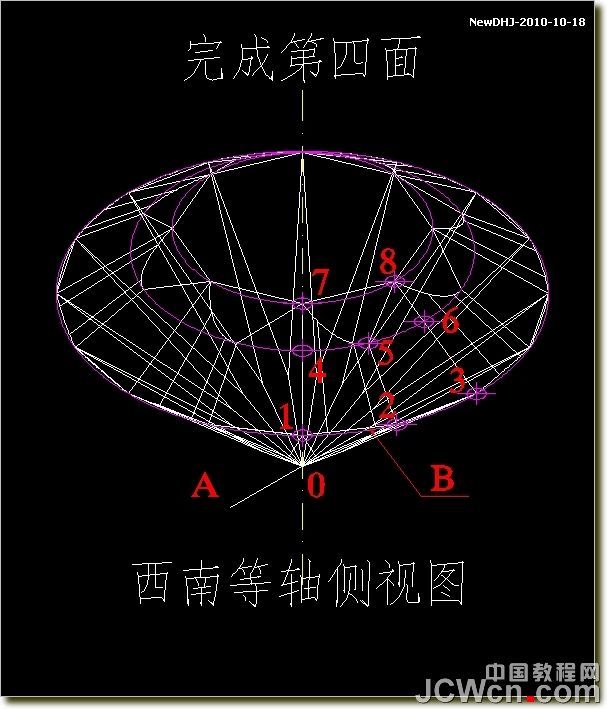

23、差集。完成第四面的切割
